深色天丝A-100/棉织物的生产实践-纺织技术中心

深色天丝A-100/棉织物的生产实践

来源：印染在线　发布时间：2012年07月03日

皂洗　W-100净洗剂2~3g/L,95~98℃

2.3　后整理

2.3.1　工艺流程

浸轧柔软剂(亲水性氨基硅油40g/L)→拉幅→预缩→成品

2.3.2　注意事项

拉幅时落布幅宽比成品多拉出1~2cm,防止预缩时门幅收缩。温度不要很高,落布手感以温凉为宜。

预缩的目的不仅是为了完成缩水率合格,对天丝及其混纺织物风格的形成也起着非常重要的作用。因此,预缩前要给湿,车速不易过快,以30~40m/min为宜,缩率掌握在2%~3%,防止产生过缩印。

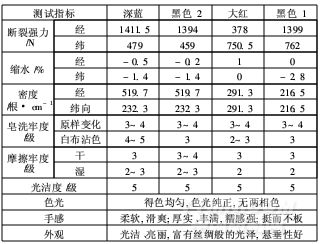

表2　成品检测指标及风格

注:断裂强度布样为5cm×20cm;缩水率是按美标测试;皂洗牢度和摩擦牢度按国标测定;光洁度根据烧毛级别来评定;色光和外观按目测法评定;手感则采用触摸法。

3　结论

3.1　天丝A-100/棉纤维混纺织物的前处理,要兼顾

天丝和棉纤维各自的性能,原则上应以低碱、短时为主,防止天丝纤维出现原纤化。

3.2　布铗丝光优于直辊丝光,既能保证织物纬向缩水,布面光泽也好。

3.3　用RGB型活性染料进行湿短蒸染色工艺,可以得到均匀一致、浓艳的深色,而且节能,环保,成本低。

3.4　预缩对织物成品风格的形成至关重要,仅靠提高柔软剂用量,或换用柔软剂,是达不到的。
