工艺处方/g·L-1
烧碱 30~35
精练剂 15~20
渗透剂 2~3
(3)漂白
对于深色,一般情况可不漂,但在得色的纯正、鲜艳和亮丽程度上,会稍逊一些。因此,对于色光要求鲜艳亮丽的高档面料,漂白是必要的。
工艺流程及条件:
浸轧漂液(轧余率70%~75%)→汽蒸(100℃×35~40min)→一格冷水洗→四格热水洗→烘干
工艺处方/g·L-1
双氧水 5~7
水玻璃 6~8
精练剂 10~12
pH值 10~11
(4)半成品质量指标(表1)

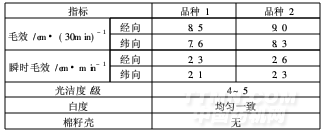

表1 半成品质量指标
.png)
(5)丝光
如前所述,天丝纤维的横截面呈圆柱型,表面光滑,光泽感强,强力高,尺寸稳定,在湿态下横向溶胀可达40%,染料分子可以很容易渗透到纤维孔道之中上染。特别在强碱性溶液中,天丝纤维易原纤化,影响布面光洁度。因此,就天丝纤维而言,基本上不需要丝光。但是,对于天丝A-100与棉纤维混纺织物来说,其中的棉纤维若不丝光,其光泽、强力、尺寸稳定性,与染料的反应性及得色量都会受到一定程度的影响,尤其会加大天丝和棉纤维之间的得色差异。所以,丝光是很重要的,但其作用主要是针对其中的棉纤维。考虑到天丝纤维在碱溶液中的原纤化问题及棉纤维在织物中所占的比例,应采用低浓度碱液进行丝光。
经过直辊和布铗两种丝光机大样生产实践对比,发现直辊丝光效果不好,不仅不能保证缩水,布面光泽也差。因此选用布铗丝光机。
丝光工艺条件:
烧碱浓度/g·L-1 220~230
车速/m·min-1 45~50
落布pH值 7~8
<<上一页[1][2][3][4][5][6]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
