高耐光牢度红色活性染料的轧染应用

对于只要求耐光牢度的染色织物,染料的选择范围比较大。含金属元素的雷马素红3B、丽华实红玉CA和不含金属元素的汽巴克隆红C-2BL、永光红LF-2B、丽华实坚牢红CA都可以选用。如果客商既要求耐光牢度,又要求汗渍日光牢度,则前面两只含金属元

素的染料不能选用。

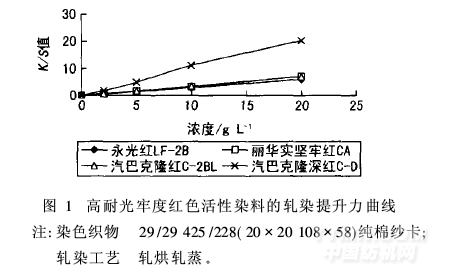

永光公司是以丝光棉布做底布,测试浸染不同染色浓度下单色色样的耐光牢度,得出该染料的耐光牢度数据;而汽巴公司和德司达公司是以ISO 105-A01—1978推荐的DIN54000系列辅助色卡的深度为基准,测试其染料耐光牢度的。当以上染料应用于轧染时,要事先做好基础数据,得出各只染料在不同轧染浓度下的耐光牢度的大致数据。由于活性基不同,以及商品染料的力分不同,上述几只高耐光牢度红色活性染料在轧染时的提升力也不相同。图1以轧染浓度为横坐标,表面深度(K/S值)为纵坐标,给出了永光红LF-2B、德司达坚牢红CA和汽巴克隆红C-2BL、深红C-D等4只染料的提升力曲线。

从图1可以看出,在染料用量相同的情况下,永光红LF-2B得色量较低,德司达丽华实坚牢红CA和汽巴克隆红C-2BL得色量基本一致,汽巴克隆深红C-D得色最深。由于汽巴克隆深红C-D在浅色时的耐光牢度并不高,因此染浅色主要选用永光红LF-2B、汽巴克隆红C-2BL和丽华实坚牢红CA;而当染中色时,汽巴克隆深红C-D具有明显的优势。

3　拼色染料的选择

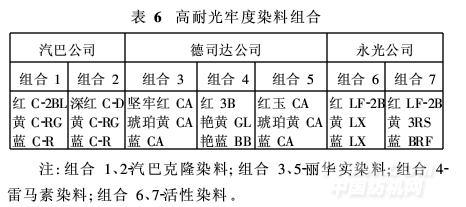

染色时,很少有使用单只染料的情况,即使是染红色,除了红色染料做主料之外,往往还需其它染料进行拼色以符合色光要求。一般而言,染料组合的耐光牢度取决于拼色组分中耐光牢度最低的那只染料。因此,在选择了高耐光牢度红色活性染料后,与之拼色的染料必须也是高耐光牢度的,才能保证最终染色织物的耐光牢度。实践证明,表6中的几种组合能够满足这一要求。

表6中,组合2仅在染中色时有较高耐光牢度,其余组合在染中浅色时有极佳的耐光牢度。组合1中的汽巴克隆蓝C-R、组合3中的丽华实蓝CA和组合6中的蓝LX、组合7中的蓝BRF(蓝221)等,都是甲月无无曰型染料,虽然母体结构中也含有金属元素,但结合较牢固,不易脱去,因此组合1、3、6、7在染中浅色时,还具有极佳的耐汗渍日光牢度。此外,一些活性染料生产厂家在近几年还推出了活性红、橙和藏青3只染料的组合来拼染咖啡色,并在长车轧染上取得成功。与传统工艺中使用的还原染料相比,用活性染料拼咖啡色,具有明显的价格优势。但缺点是受活性红和活性藏青两只染料的影响,此组合的整体耐光牢度有限。如果考虑用高耐光牢度活性红替代普通红色活性染料,用活性蓝替代活性藏青染料,再选用耐光牢度高的活性橙染料,则以此组合拼染咖啡色,可以达到很高的耐光牢度,但需加强工艺控制。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 如何提升溢流染色机的染色质量?
• · 数码印花机耗费多少墨水 你知道吗？
• · 超音波印染技术解析
• · 影响油墨预置技术应用的人为因素
• · 活性染色中难染颜色-紫色
• · 溢流喷射印花染色机在针织物染色过程
• · ANOZOL?<安诺素>L型活性染料40
• · 染色布色差控制浅析
