尿素膨化预处理大麻的染色性能

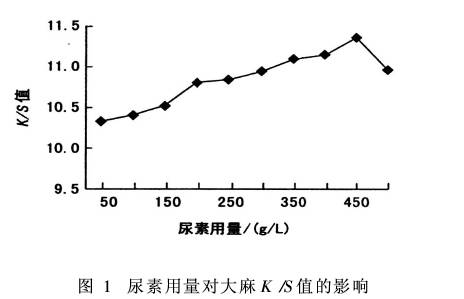

2.2　焙烘温度对大麻K /S值的影响

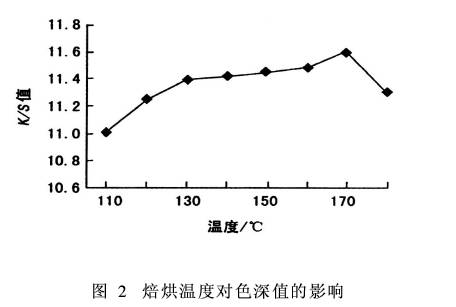

大麻织物经尿素预处理后,分别在110~180℃焙烘处理5 min,测试处理后大麻纤维的染色K/S值,见图2。

从图2知,焙烘温度升高,大麻纤维染色K/S值也随之增大。尿素对大麻纤维的改性需在高温条件下进行,因为只有高温下尿素才能发生熔融并气化分解,温度过低则反应难以进行。但温度过高,如超过180℃,会使大麻纤维变黄,所以焙烘温度以170℃为宜。

2.3　焙烘时间对大麻K /S值的影响

在170℃,大麻织物分别焙烘1, 3, 5, 7, 9和11 min。测试焙烘时间对大麻纤维染色K/S值的影响,见图3。

从图3可见,高温焙烘一定时间,大麻织物K/S值缓慢增深;但当焙烘时间超过7 min,K/S值急剧下降。这是因为处理时间过长,大麻纤维会由于长时间的高温处理而遭到破坏,影响与染料的反应性,导致染色深度变浅。

从以上分析可知,大麻织物尿素膨化的优化工艺为:大麻织物在450 g/L尿素溶液中室温浸泡, 90℃预烘6~7 min, 170℃焙烘7 min,处理后用60℃水清洗、烘干。经过此膨化工艺改性的大麻纤维经活性染料染色,其K/S值可达11. 20,与未经膨化的大麻纤维染色K/S值9. 45相比,颜色深度增加了18. 5%。

2.4　尿素膨化对大麻纤维性能的影响

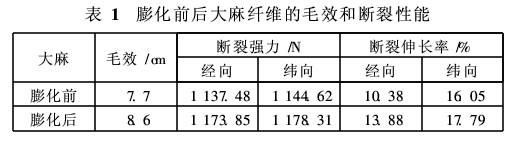

表1为膨化处理前后大麻纤维的毛效和断裂性能。

表1表明,经膨化处理的大麻纤维断裂强度增加,断裂伸长率提高,毛效增强,也即大麻纤维的韧性和染色性能也得到了提高。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 如何提升溢流染色机的染色质量?
• · 数码印花机耗费多少墨水 你知道吗？
• · 超音波印染技术解析
• · 影响油墨预置技术应用的人为因素
• · 活性染色中难染颜色-紫色
• · 溢流喷射印花染色机在针织物染色过程
• · ANOZOL?<安诺素>L型活性染料40
• · 染色布色差控制浅析
