尿素膨化预处理大麻的染色性能-纺织技术中心

尿素膨化预处理大麻的染色性能

来源：印染在线　发布时间：2012年06月25日

与苎麻、亚麻相比,大麻果胶含量更高(达40%以上),因而脱胶难度大。此外,大麻的结晶度和取向度高,化学反应性差,化学试剂可及度低,直接影响了麻产品的后处理加工,限制了高档麻产品的开发。为改善大麻织物染色性能差的问题,许多研究者通过对大麻纤维进行改性处理,以提高其上染率,进而提高产品品质。

试验采用尿素对大麻纤维进行高温膨化,在高温下,尿素渗透进入大麻纤维的同时自身发生熔融,并气化分解成气体,从而增加纤维的毛效和表面粗糙程度。另外,尿素具有吸湿助溶作用,其渗透进入纤维内部的同时会携带一定量水分子进入大麻纤维无定形区,增加了纤维无定形区的空间,在浸染染色时对染液有较好的吸附能力。

1　试验

1.1　材料与仪器

织物　55. 6 tex×55. 6 tex 212根/10 cm×212根/

10 cm半漂大麻布

染料与助剂　活性染料Levafix大红CA(德司达公司),尿素,元明粉,纯碱,净洗剂209。

仪器　LA 2002-A新红外线试色机(靖江市新旺染整设备厂),Color-Eye 3100测色配色仪(美国GretaMacbeth公司),YG(B)871型毛细管效应测定仪,Mod-elLLY-10烘箱,YG(B)026E-250型电子织物强力机(均为温州市大荣纺织仪器有限公司)。

1.2　工艺流程

半漂大麻布→尿素溶液预处理→预烘[90℃×(6~7)min]→焙烘→60℃水洗→染色→80℃皂洗

(净洗剂10 g/L)→80℃水洗→晾干

1. 2. 1　浸染工艺

染色处方/(g/L)

Levafix大红CA　　　　　10

元明粉50

纯碱13

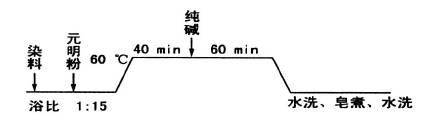

工艺曲线

1. 2. 2　性能测试

(1)K/S值　采用电脑测色配色仪测定染色后大麻纤维的K/S值。

(2)断裂强力　剪取20 cm×5 cm大麻布,用YG(B)026E-250型电子织物强力机测定经纬向强度。

2　结果与讨论

2.1　尿素用量对大麻K /S值的影响

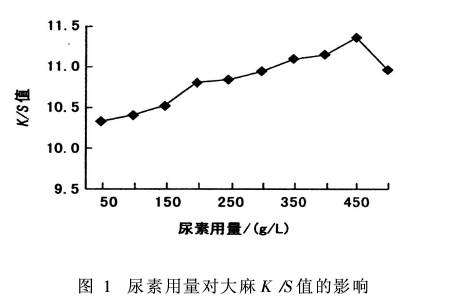

分别采用50, 100, 150, 200, 250, 300, 350, 400, 450和500 g/L尿素溶液处理大麻织物。尿素用量对大麻纤维染色K/S值的影响,见图1。

由图1可见,随着尿素用量增加,染色大麻K/S值逐渐增大;但当尿素用量大于450 g/L后,K/S值出现下降。这是由于此时大麻纤维上的尿素吸附量已达到饱和,过量的尿素反而影响染料在染液中的扩散性能,使得染料上染率降低。所以尿素用量以450 g/L为宜。

精品推荐
