银纤维／棉 10％／90% JC40s纱线的研发-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

银纤维／棉 10％／90% JC40s纱线的研发

来源：印染在线　发布时间：2012年06月24日

1．3．3一并工序

予并采用3根棉银混条+3根棉精梳条进行并合，以保证混合比例，工艺采取大预牵伸工艺，总牵伸控制在6倍以下，罗拉隔距48*55。定量．20．8g/5m。

1．3．4二并工序

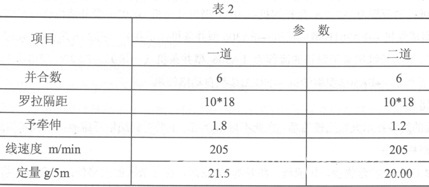

为加强纤维的混合及进一步提高纤维平行度，二道并条采用“紧隔距、重加压”工艺原则，主要工艺参数见表2。

1.3．5粗纱工序

由于银纤维表面光滑、抱合力差，所以应适当加大粗纱捻系数，并使用新型橡胶假捻器，以提高假捻效果，粗纱伸长控制在2．0％以内，防止因意外伸长而产生细节，同时，粗纱后区牵伸偏小掌握。

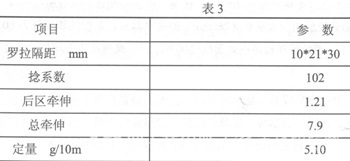

上机使用的胶圈要预先进行酸处理，胶辊要用紫外线照射，以提高抗缠绕能力，主要工艺参数见表3。

根据纤维特性，在细纱生产时，采用“低速度、中加压、小钳口、小后区牵伸、中硬度胶辊”的工艺原则，为进一步提高质量，还主要采取了一下措施：
(1)细纱前胶辊位置适当前移，最大限度的减小纺纱三角区；
(2)为减少滑溜，采用内花纹胶圈，有利于对纤维的控制，防止纤维的扩散，减0,-fF维头端伸出须条的几率，减少毛羽；
(3)细纱胶辊使用邵氏65℃软弹性胶辊，表面进行抗静电处理，防止皮辊粘缠
(4)细纱捻系数偏大掌握，以提高单强，减少毛羽；
(5)使用压力棒隔距块，达到对须条的强控制，从而改善细纱条干均匀度；
(6)偏大掌握罗拉后区隔距，避免粗纱牵伸不开出现“硬头”；

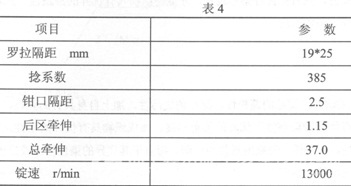

(7)增加摇架压力和适当降低罗拉转速。主要工艺参数见表4。
