棉盖涤氨纶针织物染整工艺

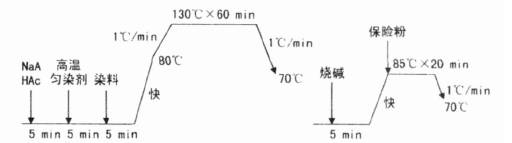

涤纶染色升温曲线

据介绍,在涤/棉氨纶弹性织物染色时,为不使氨纶纤维脆化而失去弹性,大多在120~125℃染色。但经试验, 120℃染色,高温型(S型)分散染料对涤纶纤维的上染不充分,上染率低。采用130℃染色,保温90 min,染色较充分,测试织物的拉伸弹性及弹性回复率发现,与120℃染色无差别。对批量生产的织物随机抽验,其拉伸弹性及弹性回复率亦无明显变化。这是因为氨纶包芯纱是以氨纶裸纱为芯,外包其它纤维,其耐高温性能较氨纶裸纱和氨纶包覆或合捻纱好。

(4)还原清洗

还原清洗的目的是去除织物表面浮色及氨纶表面吸附的分散染料,提高织物的水洗牢度。考虑到保险粉在水溶液中不稳定,会分解产生二氧化硫和大量的热。因此,在85℃保温时循环加入保险粉,以防止在升温过程中部分保险粉分解失效。

还原清洗处方/(g/L)

烧碱               3

保险粉             3

1. 3. 2　套棉

棉采用安诺其L型三活性基活性染料40℃染色。该系列染料是当今新型活性染料浸染工艺中染色温度最低的一种,因而能源消耗低。它基本可取代早期的X型活性染料,且各项性能优于许多双活性基活性染料,如对电解质(Na2SO4)、碱剂、染色温度、染色时间、浴比和水质不敏感,配伍性好和色牢度佳。

染色处方/(g/L)

安诺其L型活性染料/%y

螯合分散剂KH-1012/(mL/L) 2

元明粉　　　　　　　　10~90

碳酸钠                5

烧碱                  1. 5

pH值                 11. 7~11. 8

浴比                  1∶15

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
