棉盖涤氨纶针织物染整工艺

预定形工艺

温度/℃　　　　　　　190(五室)

车速/(m/min)          30

超喂/%               +15±10

幅宽　超出成品幅宽   10% ~15%

克重　超出成品克重   10~20 g/m2

1. 2. 4　练漂一浴

棉盖涤氨纶弹性织物精练和氧漂同浴进行,可缩短工艺流程。精练的目的是去除棉纤维含有的杂质和化纤中含有的油剂。但是普通的精练条件难以去除氨纶纺丝时所用的硅类油剂,因此,必须使用氨纶专用精练剂进行精练处理,以避免产生染斑等染疵。氧漂可去除棉纤维上的杂质和色素,提高毛效及白度。

精练-氧漂处方/(mL/L)

27. 5%双氧水　　　　　　5

烧碱/(g/L)               3

氨纶精练剂ZS-98E        3

螯合分散剂KH-1012       2

消泡剂                  0. 3

浴比                    1∶15

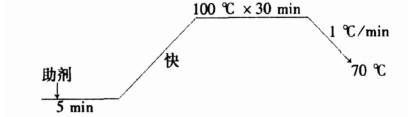

练漂工艺曲线

有建议精练时宜快速升温至60℃,保温10 min,然后按1℃/min的速度升至70℃,保温10 min;再以1℃/min的速度升至100℃,保温30 min;随后按1℃/min降温至60℃,溢流水洗至室温排液。这是因为织物含有氨纶丝,如果升温速率控制不当,极易形成褶皱。中试对比此升温步骤和上述升温曲线,发现二者并无明显区别,且经大车的先锋试验和批量生产,产品质量稳定。在实际生产中执行上述升温曲线可缩短60 min以上的工时。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
