浴中宝MS-68 1. 0~2. 0
浴比 1∶8~1∶10

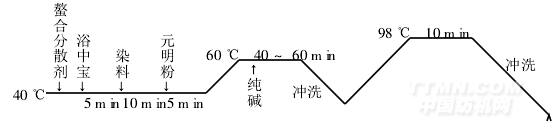

工艺曲线
.png)
1. 2. 6 后整理
棉/氨弹性针织物经前处理和染色后,织物手感会粗糙发硬,需经柔软处理,使织物手感柔软、表面光滑,提高回弹性,同时也便于服装加工。
本试验采用硅油宝BBO(弱阳离子型半透明液体, pH值6. 5~6. 8,可溶于冷水),其不但柔软效果好,而且不易产生硅斑,一旦过软还可进行回修。染缸柔软处理,硅油宝BBO用量为1.0% ~3.0%,pH值5. 5~6. 0;在定形机轧槽中进行柔软处理,硅油宝BBO用量为10~15 g/L, pH值同染缸工艺。柔软拉幅定形时,要根据织物的厚薄、弹性、缩水率等来制订定形条件,一般定形温度为180~185℃,车速20 m/min,定形时幅宽多拉2~3 cm。
2 注意事项
(1)棉弹力针织物预定形切忌温度过高,若温度过高,会使织物染后弹力回复性变差,幅宽达不到要求。
(2)煮漂时一定要用软水,温度切忌过高,否则会影响织物的强力。
(3)纤维素酶抛光整理后,如不能及时染色,要即刻进行灭活处理,否则,织物强力会严重下降。灭活方法为,染缸温度升至70~80℃处理15 min。
(4)染色时,为防止折痕产生,一定要加入浴中防皱剂。
(5)普通有机硅类柔软剂易产生硅斑、沾缸,柔软时务必要选择溶解性好、柔软效果佳的改性硅油,如硅油宝BBO等。
(6)定形时,应经常检查落布规格,如布面平整度、织物手感、纹路,一旦发现问题应及时调整。
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
