棉/牛奶蛋白纤维拉舍尔毯的染整加工

2　结果与讨论

2.1　前处理工艺分析

若按常规的前处理方法,应先对棉/牛奶蛋白纤维中的棉纤维进行煮练,以去除浆料和棉籽壳[2],但经100℃烧碱处理30 min,会使牛奶蛋白纤维发硬,色泽萎暗而失去光泽。拉舍尔毯采用的是经编绒纱,其中的棉纤维无需上浆,所以不需退浆煮练;而牛奶蛋白纤维只需漂白即可。本试验采用双氧水对棉/牛奶蛋白纤维拉舍尔毯进行漂白处理。

在前述的工艺流程和条件下,讨论双氧水用量对拉舍尔毯前处理效果的影响,如表1所示。

表1表明,当双氧水用量为12~14 g/L时,处理的综合效果较佳,故选择此范围用量。

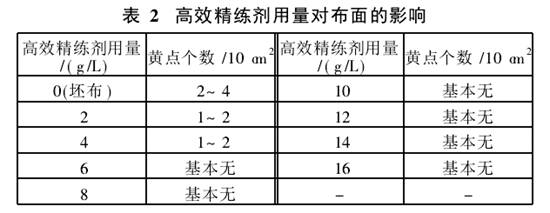

在直接漂白坯布时发现,棉籽壳在膨化时会产生黄汁而沾污布面,烘干后会在布面上形成米粒大的黄点。为解决该问题,首先考虑选用有效的化学助剂,如高效精练剂,可起到分散黄汁、防止沾污的作用,高效精练剂的用量对漂白后布面黄点个数的影响见表2。

表2表明,当高效精练剂用量为6~8 g/L时,已达到要求的处理效果。

选择恰当的工艺条件,如降低轧余率,减少布面的含液量,可限制棉籽壳黄汁的扩散。另外,采用长环挂蒸方式漂白,也可防止布面之间接触而造成沾污。还可添加一定量的增白精练剂,使白度达到理想的效果。

2.2　染整工艺分析

纯棉拉舍尔毯一般采用常规活性染料染色、印花,固色碱剂采用纯碱或小苏打,工艺过程为染色、印花后先烘干再汽蒸。但由于牛奶蛋白纤维不耐碱,若采用碱剂固色,在烘干过程中,布面上的碱剂浓度会增大,牛奶蛋白纤维会变性而失去优良性能。因此,试验选用在中性条件下固色的CN型中性活性染料,不仅能有效掩盖布面斑点,而且当织物白度不高时也能达到较鲜艳的色泽。此外,采用CN型中性活性染料染色还具有工艺流程短、染色后直接蒸化而不需烘干等优点。

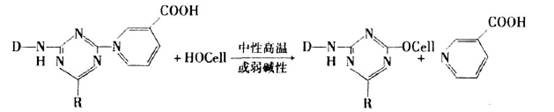

CN型中性活性染料是一种具有季铵型吡啶甲酸基团(Quaternary Nicotinate)反应基的三嗪型(Triazi-nyl)活性染料。在中性高温(100~130℃)条件下,和纤维素纤维的反应式如下:

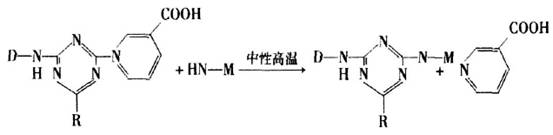

在中性高温(100~130℃)条件下,它和牛奶蛋白纤维的反应式如下:

由以上反应式知,CN型活性染料与棉或牛奶蛋白纤维反应,均会释放出吡啶酸,并以此中和染浴中的碱性,故可在中性条件下固着于纤维。需注意的是,在染色、印花后的柔软整理中,不宜选用蜡状拒水型柔软剂,而应选用亲水型柔软剂,以使牛奶蛋白纤维吸湿透气的特性充分显示出来。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
