特阔丽赛棉提花交织布染整工艺-纺织技术中心

特阔丽赛棉提花交织布染整工艺

来源：印染在线　发布时间：2012年06月13日

H202 3

稳定剂3

渗透剂1

温度/℃10

时间/min 50

2.4染色

染色处方/%(owf)

酱红

BES红4

BES金黄1.3

BES军蓝0.0375

血牙红

3RS黄0.035

3BS红0.0315

BF蓝0.00075

土黄

3RS黄0.155

3BS红0.017

BF蓝0.023

2.5香味整理定形

整理处方/(g/L)

柔软剂10

平滑剂10

纳米香味胶囊40

交联剂30

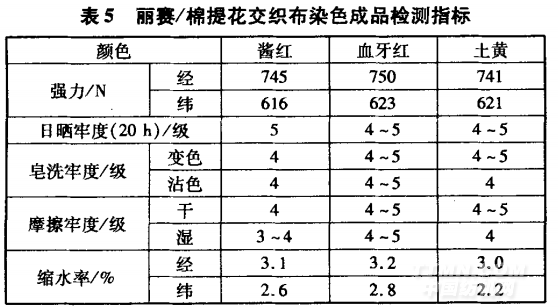

2.6成品检验数据

3结论

(1)含丽赛纤维的织物在烧毛时应注意控制温度，否则会造成纤维损伤或门幅收缩过大。可采取轻烧毛或二次烧毛。

(2)丽赛/棉提花交织物的前处理工艺适宜采用酶退浆与双氧水漂白工艺。处理后的丽赛/棉提花交织物失重小、强力损伤低、手感柔软。

(3)丽赛/棉交织比例大于50%的织物可以半丝光，小于50%最好不丝光。丝光时，烧碱浓度应控制在170一180岁L。经半丝光工艺处理的丽赛纤维上染率明显提高。

(4)丽赛/棉交织布可采用活性染料染色，由于相同染色工艺条件下，丽赛纤维较棉纤维上染率高，故可获得立体风格。

(5)丽赛纤维面料通过超柔处理，手感可显著改善。若要求较强的丝绸感，则应选用抛光酶处理、轧光和预缩后整理工艺。
