特阔丽赛棉提花交织布染整工艺-纺织技术中心

特阔丽赛棉提花交织布染整工艺

来源：印染在线　发布时间：2012年06月13日

1.4.4丝光

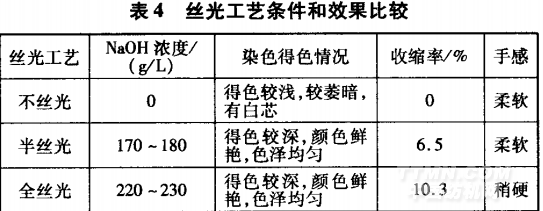

丝光加工不仅可以提高织物的尺寸稳定性，还可以提高染色得色量和均匀性。丽赛/棉交织物是经面缎纹提花组织，如果不进行丝光，织物经向棉纱的染色性能会受到影响，如布面光泽差、得色不鲜艳等。但是，由于Richcel耐碱性一般，故对不丝光、半丝光和全丝光三种工艺进行了对比试验(见表4)。

由表4看出，经半丝光和全丝光工艺处理后，染色织物的得色均较深，且颜色鲜艳，色泽均匀;但经全丝光工艺处理织物手感稍硬，门幅收缩大，扩幅困难。因此，宜采用半丝光工艺，丝光碱浓度为170一180g/L.

1.4.5染色

丽赛纤维可用活性染料、直接染料和士林染料染色，棉织物可用活性染料、直接染料染色，选用活性染料对Richcel/棉交织提花布进行染色试验。

工艺流程卷染(40℃水洗，2道) →染色(60℃，加助剂) →固色→水洗→皂洗→水洗→出缸

工艺处方/%(。衬)

活性染料2

元明粉25

纯碱 15

浴比1:20

注:A、B、C分别为活性染料、元明粉和纯碱。

采用相同工艺，对丝光和未丝光丽赛纤维/棉交织提花织物半制品进行染色，发现丝光布上染率高于未丝光布25%左右，且丽赛纤维得色量略高于棉纤维，色光也略偏红光。因此，对于丽赛/棉交织提花织物，特别是浅色织物，若要求色泽相同且深浅一致，最好不丝光，以协调两种纤维的上染率。

1.4.6整理

(1)生物酶处理
