特阔丽赛棉提花交织布染整工艺

温度/℃10

     时间/min 50

     (3)酶退浆/(梦L)

     退浆酶4

       NaCl  l2

     渗透剂1

     温度/℃60

     时间/min 60

     (4)煮练酶退浆/(岁L)

     煮练酶HZM一102   8

     渗透剂   1

     pH值   6.5一8

     温度/℃   65

     时间/min   60

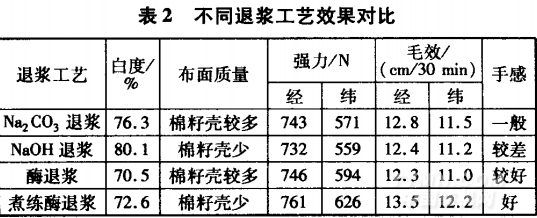

     测试结果如表2所示。

由表2知，煮练酶退浆工艺较适合丽赛/棉提花交织物。经另三种工艺退浆的半制品，除白度外，其它各项指标均低于煮练酶退浆半制品。对煮练酶退浆织物再进行氧漂处理，即能达到理想的白度。丽赛/棉提花交织物上含改性淀粉和化学混合浆料，采用煮练酶退浆可同时获得退浆和煮练的效果。

1.4.3漂白

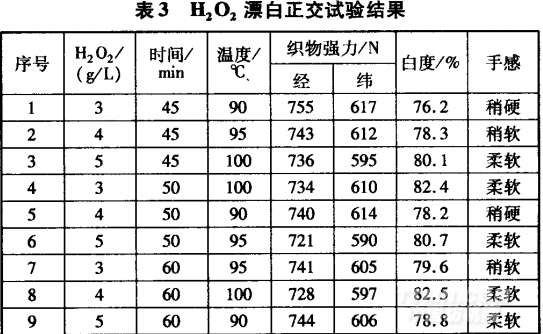

     采用双氧水对丽赛/棉交织物进行氧漂，研究双氧水浓度、漂白温度、时间对织物强力、白度和手感的影响(见表3)，以优化氧漂工艺。

由表3知，可使织物白度较高、手感柔软，强力损

伤较小的漂白工艺为:HZO:3梦L，稳定剂3扩L，渗透

剂1留L，pH值10.5一11，温度10℃，时间50而n。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
