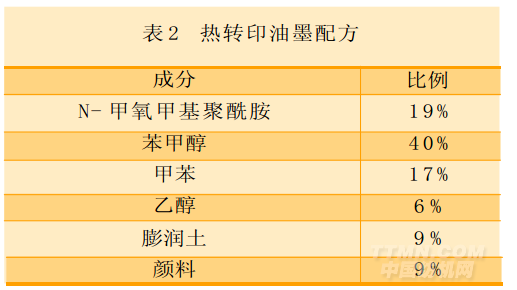

.png)
印刷时，不同的油墨的黏度与加热温度有直接的关系，应该严格控制加热温度和油墨的黏度。实践证明当加热温度为60～100 ℃，使油墨熔解时，油墨的黏度值稳定在0.6 Pa·s左右为最理想的。一般来说，油墨越接近这个状态，转移性能越好。近年来，随着技术的改进，印品的保存温度由原来的45 ℃提高到60 ℃，这大大地扩大了热转印的使用范围。此外透明颜料或透明染料的使用很好地提供了彩色印品的色调效果。
3.转印媒介转印纸的基材一般分为纸基材、聚酯基材和赛璐珞基材，不同的基材有着不同的性质，所以选择转印纸的时候应该注意基材的以下参考因素。
.png)

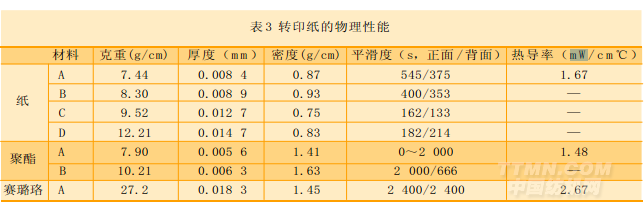

1） 物理性能转印纸的物理性能见表3。以上是三种热转印纸基材的物理性能，在选择时可以考虑以下的三个方面：
● 基材的厚度一般不应大于20 μm；
● 基材应具有较高的平滑度才能保证油墨的转移率；
● 基材要有足够的强度保证在转印纸处理及印刷中不被撕裂。
2） 化学性能使油墨附着良好均匀是转印纸基材化学性能的两个重要的表现。在生产中转印纸的化学性能直接影响印刷的质量。如果转印纸不能使油墨有附着良好，或者在生产中没有掌握好油墨的用量，就会造成印刷浪费。一个好的印刷流程和好的印品必须建立在对转印纸的化学性能的良好掌握上。
3） 良好的热性能由于转印过程是要通过高温手段实现的，所以转印纸的材质都必须能承受转印温度带来的影响，保持性质不变。一般而言，热转印纸的基材的热性能是否良好，可以通过以下因素来体现：
● 阻热性 基材的阻热性愈低，厚度愈薄，传热性愈好，其热性能则愈优；
● 平滑度 基材表面愈平滑，阻热性愈低，热性能愈优；
● 耐热性 热印头温度一般在300 ℃左右，基材必须能保证在此温度下主要性能不发生变化。
4.承印物
经验表明：表面有一点粗糙的承印物的印品质量较好，这是热转印的一个显著特点。因为承印物的粗糙表面表明承印物有较大的表面能，使得转印纸上的油墨能够很好地转移到承印物上，获得比较理想的层次和阶调；不过过于粗糙则会影响油墨的正常转移，不利于印刷工艺的实现。
热转印现状分析
热转印是热印刷的一种类型，由国外传入时间不太长，近年来却在国内迅速地发展。在开始，一些早期到中国大陆投资的外商将其带到中国，使用的原料也以进口为主，主要应用于一些特定的领域。在国外企业将软包装技术引入中国后，国内也就产生了对这项技术的大量需求，市场也渐渐地扩大，直到今天受到了印刷界的注目。
<<上一页[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
