1．4结论
(1)最佳染色工艺： w(染料)=2％，w(稀土)=0．4％，w(元明粉) = 10％，pH值3．5～4，染色温度90℃一95℃，染色时间60 min，浴比(质量比)1：40，染色30min后加稀土。
(2)在染色30 min后加入稀土，染色效果最佳。
(3)加入稀土，提高大约10％的上染牢。
(4)加人稀土，耐洗牢度和摩擦牢度均有所提高。
(5)加入稀土，能减少元明粉的用量约5％。
(6)加入稀土后能降低染色温度5 ºC～10ºC，但不能完全实现低温染色。
2加助剂米勒兰LTD实现低温染色(方法二)
米勒兰LTD的物理化学性能与阿白格B比较接近，都是两性离子的乙氧基脂肪酸胺衍生物，外观为黄棕色低黏度液体，但两者的促染温度明显不同，使用米勒兰LTD为促染剂，按常规染色工艺，染色温度可降至85℃，染色指标能达到或超过传统使用阿白格B为助剂的98℃染色工艺水平。
2．1染色工艺

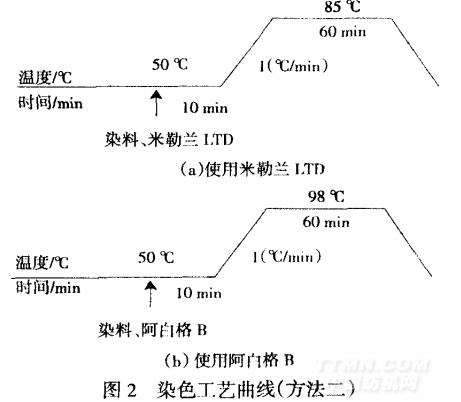

W(兰纳素红2B)=2％，w (米勒兰LTD))=2％，P(渗透剂CIR) = 0．5g/L ，染色pH值4，保温时间60min。染色工艺曲线如同2所示。
.png)
2．2两种助剂对染色性能的影响
.png)

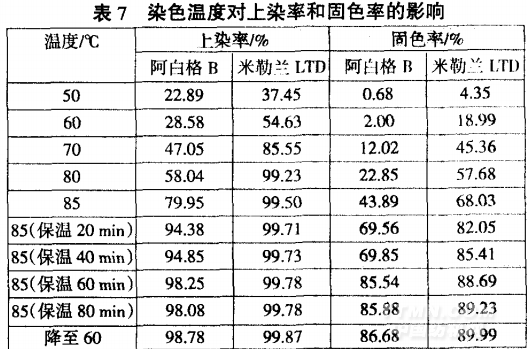

染色温度对上染率和固色牢的影响见表7。由表7 可知，米勒兰LTD从低湍时就开始逐步发挥促染作用，随温度升高，上染 率和固色率均快速增加。当温度升至80℃时，加米勒兰LTD的 上染率达99．23％，而加阿白格B的上染率仅达58．04％；加米勒 兰LTD的固色率达57．68％，而加阿自格B的固色率仅达 22．85％。因此，加米勒兰LTD可以使羊毛低温染色效果明显。实 验后还发现，染浅色时80℃上染率就达最高，染中深色时在85 ℃～9o℃时，上染率仍在上升，但增加幅度有限。当温度达85℃ 并保温后，染料的吸附和固色已经基本达到平衡。因此实际染色时选用85℃，保温60min。
2.3结论
米勒兰LTD能够使兰纳索染料染色温度由98℃降至85℃，低温促染作用明显。
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
