柔丝蛋白纤维面料染整加工-纺织技术中心

柔丝蛋白纤维面料染整加工

来源：印染在线　发布时间：2012年06月12日

2.6.2　树脂整理对织物强力的影响

树脂整理聚氨酯用量对织物强力的影响见表2。

表2　树脂整理聚氨酯用量对织物强力的影响

由表2可知,树脂整理时,取用量为50g/L,断裂强力和撕破强力俱佳。

2.7　拉幅

建议工艺参数为:LS-06亲水性柔软剂80g/L,聚氨酯树脂10%(owf),拉幅温度120~130℃。

2.8　预缩

为获得良好的经向水洗尺寸稳定性,故进行预缩整理。机器运行时,车速60m/min,不开给湿装置;橡毯温度一般在120℃,根据缩率大小调节橡毯压力,只要缩率达到要求,橡胶毯压力尽可能小,调好缩率后,严禁随意更改各工艺参数;呢毯喷淋降温至140~160℃。

2.9　成品指标

采用上述工艺加工的柔丝/棉织物的物理性能指

标见表3。

3　结论

柔丝蛋白纤维不耐强碱,应采用生物酶进行退浆和精练;根据染色深浅的不同,可以选用双氧水漂白、增白等方式,漂白时要严格控制工艺条件。生产过程中选用网带松式烘干机,烘室温度设定为90~100℃,

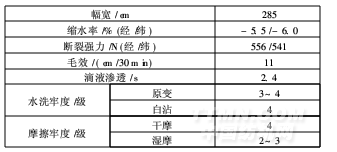

表3　成品织物的物理指标

使织物手感柔软。

柔丝蛋白纤维面料染色工艺可参考全棉织物工艺,宜用冷染、浸染、溢流、气流、卷染等工艺。柔丝蛋白纤维与棉混纺或交织面料,由于两种纤维的上染性略有差异,为保持得色均匀,应增加染料的渗透和扩散性能,特深色更要如此。

柔丝蛋白纤维面料经过树脂处理、预缩后,可以得到较好的尺寸稳定性。
