柔丝蛋白纤维面料染整加工

增白剂          0.3~0.8

元明粉        5~15

保温增白温度/℃        70~80

保温增白时间/min        30

漂白工序应注意,漂白温度过高,对纱线的强力影响较大,温度超过95℃,纤维回缩大,手感变硬。

2.4　定形

为控制柔丝蛋白纤维面料缩水率,并保证弹性伸长,需要进行热定形,参考工艺为:温度180~185℃,时间30s,超喂18%~12%。

2.5　染色

适合该面料的染料为活性染料。选用中温型棉用活性染料,用气流染色机染色。

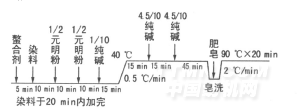

染液处方/(g/L)

染料        x

元明粉        50~60

纯碱        20~25

螯合剂       1.5

肥皂       2

2.6　后整理

由于柔丝蛋白纤维吸湿透气性较强,所以拉幅时采用亲水性柔软剂。针对该织物缩水率偏大的缺点(一般为8%~9%),通过树脂整理来改善其缩水率。

2.6.1　树脂整理对织物缩水率的影响

取长度为80cm全幅柔丝蛋白纤维织物,置于聚氨酯树脂10%(owf)NANO-PU整理液中,于40~50℃浸渍3min,然后100℃松式烘干,160~170℃焙烘30~45s,进行缩水率测试。

另取同样尺寸未经树脂整理的柔丝蛋白纤维织物进行对比。

测定结果为,树脂整理试样的幅宽为113.8cm,经/纬向缩水率分别为-3.5%/-3.0%;未进行树脂整理试样的幅宽为113.2cm,经/纬向缩水率分别为-7.8%/-5.0%。试验说明,聚氨酯树脂整理可有效地降低柔丝蛋白纤维织物的缩水率,使之符合正常的服用要求。另外,借助有效的预缩处理,将会更好地改善柔丝蛋白纤维的缩水率,并使手感更加丰满。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
