弹性纤维与其它纺织用纤维共混交织时,经织造、染整处理后,XLA纤维所形成的点状网络结构仍然保留于产品之中,一般是不能重新拉出或拆出单丝或复丝的。

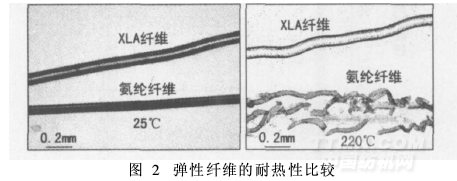

.png)
1. 2. 2 XLA纤维的力学性能

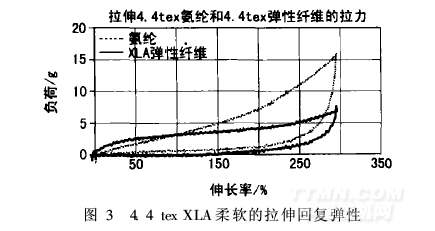

从图3的4. 4 tex XLA应力-应变曲线可以看出,相比氨纶纤维,在低应力下XLA纤维有较大的伸长;同样伸长时,XLA纤维回复力也较小。这说明XLA纤维具有更柔软的弹性,拉伸所需的力比其它弹性纤维小得多。因此,应用XLA弹性纤维的织物伸缩更自
然,穿着更贴身舒适。
.png)
另外,XLA纤维织物具有良好的尺寸稳定性。染整加工中,织物在松弛状态下受热形成所需的弹性之后,一般不会再产生残余应力,因此洗涤收缩率较低。含有XLA纤维的弹性织物,可以在其共混组分纤维所需要的温度下,直接进行前处理、染色和定形,不需要高温预定形,即可获得尺寸稳定性,降低回缩率。因此,它适合与羊毛、羊绒、牛奶纤维、腈纶和锦纶等对
高温敏感的纤维进行混纺或交织。
1. 3 XLA纤维的耐化学性与光降解性能
XLA纤维属聚烯烃类大分子,分子结构稳定,具有抗化学降解性能。它对次氯酸盐、硫酸、烧碱等强腐蚀性的氧化剂,具有相当的稳定性。经这类氧化剂处理后,纤维的抗拉伸强度一般可保留80%以上(图4),其耐氯性能也比其它弹性纤维好得多(图5)。
.png)

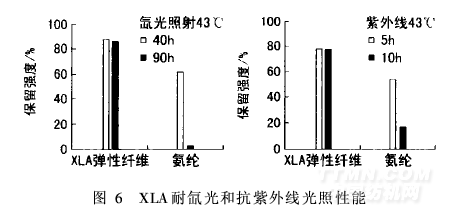

但特别值得注意和强调的是:与氨纶一样,XLA纤维不能长时间接触烯烃类溶剂或石油类有机溶剂。如果生产中必须使用此类物质,则必须保证纤维和坯布的保存日期不能超过半年。此外,XLA纤维还具有很强的抗氙光和抗紫外线降解性能。采用AATCC 16E氙光降解试验方法处理40~90 h,AATCC 18G紫外线降解试验方法处理5~10 h,XLA纤维的抗拉强度仍保持在80 %左右(图6)。
.png)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
