天丝/苎麻交织平纹布的染整工艺-纺织技术中心

天丝/苎麻交织平纹布的染整工艺

来源：印染在线　发布时间：2012年06月11日

工艺处方/g·L-1

平滑剂3

HAc 4

纤维素酶/% 2

Na2CO31

2.6　树脂整理

为了提高织物的柔软性和抗皱性,防止织物在穿着和洗涤过程中发生原纤化,并使织物的桃皮绒效应得以保持[4],需要进行树脂整理。

工艺流程　浸轧柔软树脂液(二浸二轧,轧液率70% ~80%,室温)→圆网松式烘干

工艺处方/g·L-1

树脂整理剂ECO 60

聚乙烯乳液OPE-20 20

超柔软氨基硅油YC211NA 30

MgCl2·6H2O 10

2.7　特柔整理(Tombling)

浸轧柔软树脂液并烘干后的织物,在湿态或近干态的松弛条件下进行二次原纤化。织物经拍打、撞击并揉搓后,织物组织和纱线结构变得松弛,织物柔软性提高,织物表面产生均匀细密的茸毛,细而短,但不会起球,产生了桃皮绒风格。

工艺条件

蒸汽温度/℃110

时间/min 30

风速/m·min-165

提布轮转速/m·min-145

2.8　拉幅定形

拉幅定形可去除布面皱印,使门幅达到规定的尺寸,并使树脂整理剂与纤维素大分子产生交联作用。

工艺条件

烘房温度/℃150~160

车速/m·min-140~45

落布门幅/cm 140~142

落布温度/℃<50

落布时应注意织物的门幅、克重和布面纹路是否歪斜等。

2.9　成品

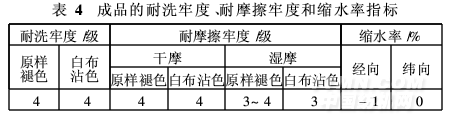

织物落机后应进行验布,内容包括织物的耐洗牢度、耐摩擦牢度和缩水率等物理指标,见表4。

3　结果与讨论

(1)天丝/苎麻交织平纹布前处理采用平幅冷轧堆和半丝光工艺,可减少织物的折皱和擦伤,且毛效和手感好,易扩幅。

(2)天丝/苎麻交织平纹布可选用活性染料,采用气流染色机染色。

(3)酶处理和树脂、特柔整理则分别可去除原纤化茸毛,防止刺痒感,提高抗皱性,并获得桃皮绒效应。
