1聚乳酸(PLA)纤维的性能
聚乳酸纤维是以玉米淀粉发酵而成的乳酸为原料,经脱水聚合制得聚乳酸酯溶液后,再纺丝加工而成,是一种完全可生物降解的纤维。

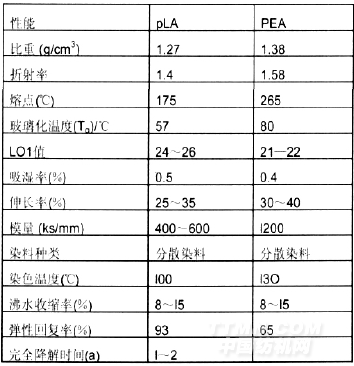

聚乳酸纤维的基本化学组成是,分子链中没有强极性基,但存在较多的酯基,碳链上还存在等距排列的甲基,因此该纤维具有合成纤维的特性。其与常规涤纶聚酯(PEA)纤维物理性能的比较如表1所示。
.png)
由表1可知,聚乳酸(PLA)纤维具有强度高、延伸度大、回弹性、保形性、悬垂性优良,以及可燃性低、燃烧时发烟量少、抗紫外线性能好等优点,广泛用于装饰、产业用纺织品等领域。但聚乳酸纤维存在回潮率低、吸湿性差等缺点。而棉纤维的回弹性、保形性、悬垂性均较差,但回潮率高、吸湿性好、穿着舒适。因此,将聚乳酸与棉纤维进行混纺,可得到兼具两种纤维优点的织物,拓展聚乳酸纤维在服装产业方面的应用。
2染整工艺
2.1试验材料
织物:PLA/棉混纺织物。
染化料:烧碱、煮练剂、亚硫酸钠、络合剂540(汉高)、双氧水、水玻璃、元明粉、柔软剂、活性染料、分散染料。
2.2前处理工艺
翻缝→烧毛→退煮漂→丝光→定形
2.2.1烧毛
设备采用气体烧毛机。
PLA/棉混纺织物表面有茸毛,如果不烧毛,织物染色后表面不光洁,茸毛处得色深,形成色点。烧毛时,由于PLA纤维的玻璃化温度较低,因此车速要快,火口要少,火势要小,以免过烧。烧毛火口为一正一反,车速为130m/min。
[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
