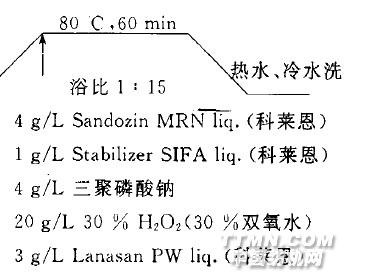

大豆蛋白纤维是一种再生蛋白质纤维, 是从大豆中提炼出的球状蛋白质溶解液, 经湿法纺丝而成。该纤维单丝细度细、比重小、强伸度高, 耐酸碱性好。大豆蛋白纤维集合其他天然纤维的基本优点, 如具有羊绒般手感, 蚕丝般的柔和光泽, 棉纤维的吸湿、导湿性和穿着舒适性, 羊毛的保暖性等而深受用户的青睐。目前该纤维已越来越多地应用在高档面料及时装上。但大豆蛋白纤维本身呈深米黄色, 漂白效果不理想, 在一定程度上制约了染深色的深度和亮色的鲜艳度。本文就此类问题做一些初步探讨。1　前处理大豆蛋白短纤维自身呈深米黄色, 为尽可能去除该纤维本身的天然色素, 达到较好的前处理效果, 通常要对纤维先进行质子化处理。经过质子化处理的纤维基本不含合成浆料或纺丝工艺中可能带入的铜、铁离子等杂质。同时使用润湿、净洗渗透剂, 使该处理更加完全, 并可缩短处理时间。工艺流程:SandozinMRN (科莱恩) , göL 　4Sirrix 2UD, göL 4温度, ℃ 80时间,m in 30 大豆蛋白纤维在碱性条件过氧化氢的作用下, 纤维容易损伤。而双氧水漂白在中性条件下分解率较低,加入三聚磷酸钠后白度不能完全达到要求, 故氧漂同时要用双氧水稳定剂来控制双氧水分解速率, 从而控制氧化纤维速率, 引导过氧化物阴离子对纤维中的天然色素进行氧化漂白, 并且尽量减少纤维损伤。同样为尽量降低、防止大豆蛋白纤维在氧漂后损伤而导致的强力下降, 可在漂白浴中加纤维保护剂。纤维保护剂可与蛋白纤维进行交联反应, 使聚缩氨酸之间架键形成相对稳定性, 最小程度地减少由于水解、高温、长时间处理所产生的纤维损伤, 从而改善蛋白纤维的物理和机械性能。工艺流程: 由于大豆蛋白纤维耐热性差, 特别是耐湿热性更差, 烘干温度高或烘干不均匀易造成纤维发硬、发脆, 故基本采用烘缸中温(50 ℃) 烘干。经过此前处理后的纤维,白度

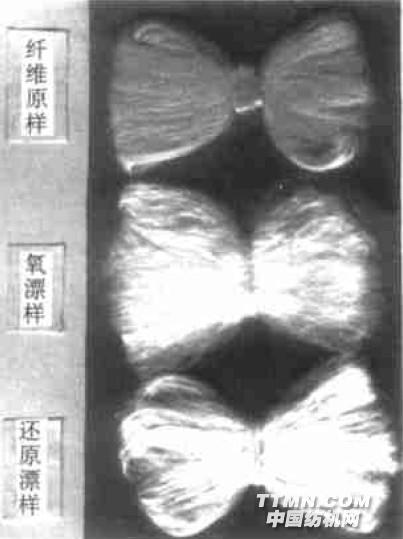

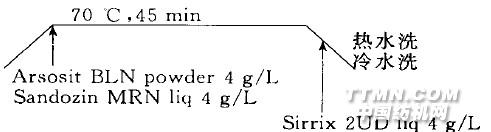

有明显提高, 并基本不影响大豆蛋白纤维的强力,保持了纤维原有的光泽和丰满的手感(见图)。工艺条件如下:为进一步提高前处理效果, 提高纤维白度, 还可以进行还原漂。纤维漂白处理后白度虽提高很多, 但仍有一定的局限性。要染鲜艳色或其他要求时, 还应对纤维进行增白或增加氧漂的强度(如提高双氧水用量等)。增白助剂可根据色光需要, 筛选不同的荧光增白剂。如科莱恩生产的雷可福PA T 就是蛋白纤维用的可提供带自然白光的荧光增白剂, 具有良好的日晒牢度。
