PLA(Po1y—Lactic Acid)纤维即聚乳酸纤维，是一种完全自然循环的可再生降解环保纤维[1]在纺织应用领域。其强度、回弹性、舒适性、柔软性和悬垂性达到了统一．并具有天然的阻燃性能和优异的吸湿排汗性能【2】 聚乳酸纤维与棉纤维混纺做内衣，有助于水份的转移，不仅接触皮肤时有干爽感，还可赋予优良的形态稳定性和抗皱性：不会刺激皮肤。对人体而言绝对安全舒适，并且对人体健康有益。非常适合制作内衣面料[3]。1 实验部分1．1 实验材料及实验药品(1)材料：聚乳酸／棉混纺织物(坯布)，规格：PLA50／C50(40×40)x133x70 160 cm平布(由河南洛阳白马集团提供)。(2)染料：分散红S一5BL；直接红Intralite 12B。(3)试剂：一浴法助剂B2(实验室配制的)；30％双氧水；冰醋酸(分析纯)；标准皂片；无水硫酸钠(分析纯)；无水碳酸纳(分析纯)；分散剂Setamol W8(BASF)。1．2 实验仪器INSTRON电子万能材料实验机(5582型)；LA一650R一12型红外染色小样机：SW一12(L)型耐洗色牢度实验机；YP202N电子天平：SF600X电脑测色配色仪及软件1．3 实验过程将所需体积蒸馏水置于烧杯．放入恒温水浴锅中．由室温快速升温至40℃．加入实验室配制的一浴法助剂B。和双氧水及织物，升温至所需温度，理30 min。然后冷却至5O 排液．水洗至中性(先温水洗再冷水洗)2 结果与讨论2．1 双氧水用量的确定保持其他前处理条件不变．双氧水用量分别设定为4 mL，L、6 mL，L、8 mL，L，测定织物的白度、拉伸断裂强度及断裂伸长率．再将处理后的织物进行染色，并对染色织物的表观色深K／S值、色度指标r、a 、b 、c 、h 和耐水洗色牢度进行测定。从表l中数据可以看出，随着双氧水用量增加，白度值逐渐增大，而开始时增

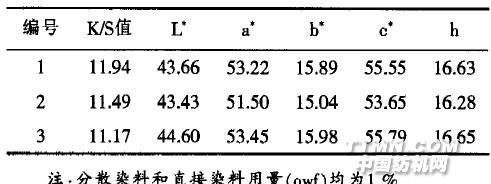

大较小；而断裂强度和断裂伸长率先增大后降低．这可能与织物中纱线的收缩有关．收缩带来的强度的提高比双氧水对织物的损伤要大。双氧水用量初步定为8 mL／L。表2 双氧水用量对染色织物表观色深K／S值和色度指标的影响从表2中数据可以看出．随着双氧水用量的增加，织物染色后K／S值反而稍有减小，说明双氧水用量的增大，使织物的白度提高，所以织物的表观色深则降低。
