(8)适用期(使用寿命)
是指粘合剂从各组分混合均匀开始,到能维持其可用性能的时间,是检验粘合剂质量的重要指标。
2、工艺性能
(1)热敏凝聚作用
采用水相乳液型粘合剂浸渍纤网,烘燥时,在除去水分的同时,部分粘合剂会出现泳移,由于泳移将导致粘合剂在非织造材料上的分布不匀和分层,因此,为了减少粘合剂的泳移,常在粘合剂中加入热敏剂,使其能在较低温度下促进胶乳凝聚,从而能成功控制粘合剂的泳移。
(2)高吸水性
非织造材料中医用、卫生用及“用即弃”产品对高吸水性聚合物有着特殊的需要。这些高吸水性聚合物一般通过接枝共聚、后交联法、嵌段聚合等方法,使聚合物引入亲水性基团,使之既具有亲水性,又非水溶性,达到高度吸水及膨化,被广泛用于卫生巾、尿布之类一次性非织造材料产品中。
(3)成膜性
粘合剂乳液由分散相成为连续相的过程称为成膜。成膜一般经历四个步骤。首先是乳液水分挥发,粒子相互接触;其次是乳液粒子间接触面增大,粒子变形,产生粘性流动并开始产生连续相薄膜;三是乳液中的助剂逐渐离开乳液粒子表面或溶解于聚合物中,而聚合物则由于高度自粘性而相互结合成均匀牢固的薄膜;四是形成薄膜后,胶膜结构继续变化,导致连续相的进一步加强。
各种粘合剂有不同的最低成膜温度,它与聚合物的玻璃化温度有关,聚合物的玻璃化温度高,其成膜温度也高。对非织造材料的化学粘合法工艺而言,粘合剂在纤网中不应该成连续薄膜状,而应该为点粘合。因此,可利用不同成膜温度的聚合物掺混及应用预凝胶工艺,来达到纤网点粘合的目的。
四、非织造常用粘合剂

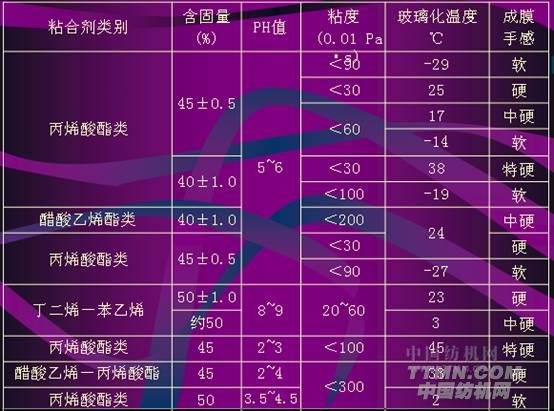

非织造材料常用粘合剂绝大多数为分散型粘合剂,即乳液或乳胶,大多采用浸渍法,也可用于喷洒法或泡沫法。粉末型粘合剂(热熔胶)则主要用于热熔粘合衬。而低熔点纤维则作为热粘合法中的纤维型粘合剂,已在第六章中作了详细介绍。
<<上一页[1][2][3][4][5][6][7][8][9][10]下一页>>
