水性涂料用高分子分散剂的合成

由图5可以看出，2273cm处峰消失，由此得到，异氰酸酯基已经反应完全，说明碱洗后的酚类产物已接在分散剂上．

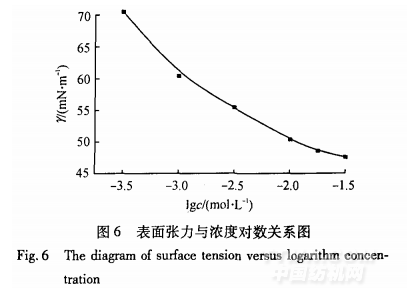

将上述分散剂配成不同浓度的溶液，在25℃时测试其表面张力，如图6所示．

由图6可以看出，表面张力随着溶液浓度的增加而下降，浓度低时表面张力下降得较快，浓度高时下降的幅度明显变缓，因为高分子分散剂在较低浓度时主要吸附于溶液表面，当浓度增加时，有更多疏水链段排列于溶液表面，使表面张力下降幅度较大；而由于高分子分散剂的疏水链段在溶液表面排列的紧密程度远远低于低分子分散剂，所以当浓度达到临界胶束浓度后，随着高分子分散剂浓度的增加，溶液表面的疏水链段排列密度进一步加大，表面张力进一步下降，这一点与低分子表面活性剂不同[9]．这也从侧面印证了疏水链段已接在分散剂上．

3结论

本实验采用4-枯基酚，苯乙烯和聚乙二醇6000为原料，经多步反应合成了水性聚氨酯涂料用的高分子分散剂，同时发现，当-NCO和-OH摩尔比值为3：1时，得到了具有合适相对分子质量的分散剂．

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
