2．2TDI和聚乙二醇6000中-NCO和-OH最佳比例的确定

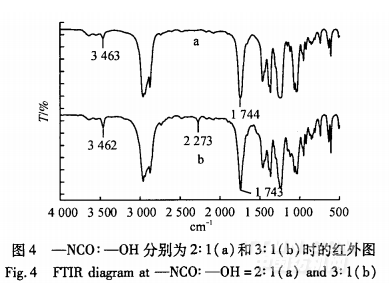

由于反应过程中难免存在杂质和TDI反应，并且TDI自身也容易在加热状态下挥发，作者分别选用TDI和聚乙二醇6000中-NCO和-0H比例(摩尔比，下同)为2：1、3：1、4：1进行实验，TDI和聚乙二醇6000在反应3h后，取样进行红外测试，图4为2：1和3：1时的红外谱图．
.png)
由图4显示，-NCO：-OH=2：1时，样品在2200～2300cm-1没有吸收峰，而在3462cm-1处有一较强吸收峰；在3：1时2273cm-1处有吸收峰在3462cm处也有一较强吸收峰，2273cm-1处峰为N=C=O伸缩振动吸收峰，3462cm-1处为氨基甲酸酯中N-H的变形伸缩振动峰，从而证明3：1时样品中存在N=C=O基团，2：1时不存在N=C=O．并根据谱图中羰基吸收峰的位置在1743cm-1处而非在异氰酸酯二聚体羰基I770～1783cm-1处和异氰酸酯三聚体羰基1689～1709-1cm处，初步可以断定实验得到了预期产物[7]．
用各自分散剂做水溶性实验，分别取少许样品溶于水，结果显示，-NCO：-OH为2：1时分散剂完全溶于水，4：1时分散剂不溶于水，3：1时有大部分样品溶于水．初步分析，2：1时聚合物的链段由于没有油性基团，所以水溶性好，而4：1时，大量过量的TDI和杂质反应生成相对分子质量较高的油性基团接在分散剂上，导致水溶性不好，3：1时有少许过量的TDI和产物A反应，所以有少量的不溶物存在．
文献[8]报道，聚合物链至少要含有65个以上的碳原子，才能起到有效的立体位阻作用，分散剂链过短，则与传统的表面活性剂相似，不能提供足够的位阻斥力；相对分子质量过大则会发生“架桥”效应．对3：I时的分散剂进行GPC测试，结果显示数均相对分子质量为15772，相对分子质量适中，符合高分子分散剂的要求．
因此，TDI和聚乙二醇6000中-NCO和-0H的最佳比例为3：1．
2．3分散剂的红外分析和其溶液表面张力的测定

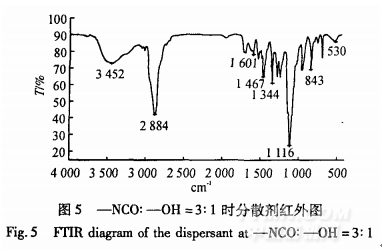

TDI和聚乙二醇6000中-NC0和-0H按3：1进行反应生成预聚物后，立即加入稍过量的碱洗后的酚类产物继续反应，直至生成分散剂，冷却至室温，过滤除去溶有未反应酚类产物的溶剂，得到分散剂，取样进行红外测试，如图5所示．
.png)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
