比较以上三个图中复配糊料印花与海藻酸钠糊印花K／S值，图2中，活性艳红K一2BP印花，3～4．5min海藻酸钠糊印花K／S值高于复配糊料， 4．5min后复配糊料印花K／S值则高于前者。图3中， KN型活性染料印花，1～3min复配糊料印花K／s值比海藻酸钠糊低1．5左右，3min后复配糊料印花K／s值显著增加，4min与海藻酸钠糊印花获得相同的表观色深，且其K／S值继续增加。图4中，B型活性染料印 花，imin时复配糊料印花K／S值还不到l，与海藻酸 钠糊相差较大。随着时间增加，其K／S在5min增加到 3，达到与海藻酸钠糊印花相同的表观色深。且由前 两个图的曲线趋势可推测，5min后复配糊料印花表 观色深将高于海藻酸钠糊。
综上所述，海藻酸钠糊印花在较低的固色时 间内就可获得较高的K／S值。这是因为海藻酸钠糊 分子中每个六元环具有羧基阴离子，与染料阴离 子之间存在静电斥力，有利于染料阴离子上染纤 维，给色量较高。海藻酸钠糊印花K／S值随蒸化时 间增加而逐渐增加，一定时间后K／S值趋于不变， 总体上K／S值提高并不显著。较短的固色时间，复 配糊料印花所得K／s值较低，活性较高的KN型染 料印花K／S值最低。相同的蒸化时间下，海藻酸钠 糊印花所得K／S值比复配糊料高。随着蒸化时间增 加，复配糊料印花K／S值有较大幅度的增加，且其 增加的幅度随染料类型的变化而变化。这可能是 因为复配糊料有优良的吸湿性，随着蒸化时间增 加，染料更多地溶解，向纤维渗透，从而使得印 花K／S值显著增加。
2．3过热蒸汽条件下固色时间对表观色深的影响 在活性染料二相法印花过程中，织物施加固色 液后要立即进行蒸化，蒸化时间要适当。时间过 长，对绝大部分染料而言，给色量和色光鲜艳度不 会上升反而有所下降；时问太短，固色率较低，固 色效果不好。 为了获知在过热蒸汽下，固色的适宜时间，在 施加不同量的固色剂的条件下，固色不同的时间 后，分别测出其K／S值，作出图5。
.png)

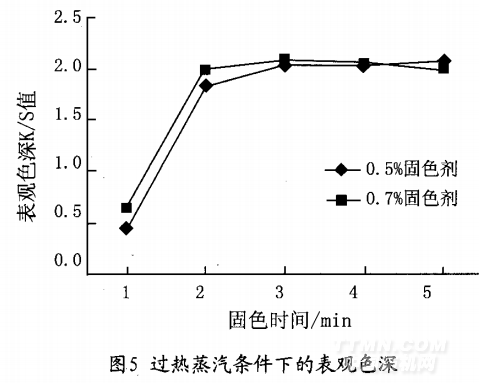

从图5看出，当施加0．5％的固色剂时，在固色时 间低于2min时，表观色深即K／s值逐渐增加，增加的 趋势显著；在固色时问为2min时，K／S值达到了一个 最大值；在固色时间高于2min后，K／S值不但几乎没 有增加反而有所下降，但是整体趋于一个平衡值。 当施加0．7％的固色剂时，在固色时间低于2min时， K／S值逐渐增大，增加的趋势显著；在固色时间为 2min时，K／S值为一个转折值，但是没有达到最大； 在固色时间高于2min时，K／S值依然在增加，但是增 加的趋势越来越小。 因此可知固色剂用量的多少对固色时间的选择 没有影响，同时也可知在活性染料二相法印花中， 在过热蒸汽条件下，适宜的固色时间是2min。
4结论
(1)随着固色剂用量的增加表观色深值越大， 当固色剂用量超过一定值后，即使增加固色剂的用 量，印花织物表观色深值增加不大，所以从实际应 用考虑，固色剂用量并不是越大越好。
(2)相同的蒸化时间下，海藻酸钠糊印花所 得K／S值比复配糊料高。随着蒸化时间增加，复配 糊料印花K／S值有较大幅度的增加，且其增加的幅 度随染料类型的变化而变化。这可能是因为复配糊 料有优良的吸湿性，随着蒸化时间增加，染料更多 地溶解，向纤维渗透，从而使得印花K／S值显著增 加。
(3)固色剂用量的多少对固色时间的选择没有 影响，同时也可知在活性染料二相法印花中，在过 热蒸汽条件下，适宜的固色时间是2min。
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
