二氧化钛纳米材料印花探讨

2．3二氧化钛浓度对印花效果的影响

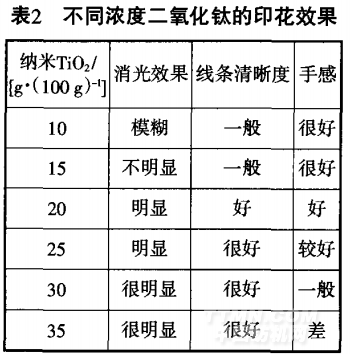

表2是不同浓度的二氧化钛对印花效果的影响。从表2中可以看出，纳米二氧化钛浓度在20～35 g／(100 g)时消光效果明显，线条清 晰度也较好，这说明要得到明显的 消光印花效果，效果剂必须具有一定的浓度；纳米二氧化钛浓度在 10～25 g／(100 g)时，手感较好，如果 浓度大于25 g／(100 g)时，虽然消光 效果好，但手感较差。这可能是由 于纳米二氧化钛浓度的增加。引起 涂料印花的涂层增厚，从而导致手感不好。

2．4焙烘温度对印花效果的影响

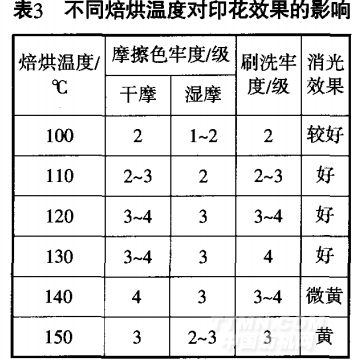

采用浓度为25 g／(100 g)的纳米二氧化钛进行印花，然后在不同焙烘温度下焙烘，结果见表3。

从表3可以看出，焙烘温度的变化对印花效果有一定影响，焙烘温度在100～130℃时消光效果较好；温度超过130℃时印花图案偏黄，可能是温度太高黏合剂有些泛黄；焙烘温度在100～1 10℃时各项牢度较差，这是由于温度太低，黏合剂没有完全发生交联反应。综合各项牢度和印花的消光效果，最佳焙烘温度应选在130℃。

3结论

3．1纳米二氧化钛可以用作消光印花。

3_2纳米二氧化钛糊具有适合印花的流变性。

3-3纳米二氧化钛的最佳浓度为25 g／(100 g)。

3．4最佳焙烘温度为130℃。

• · 染色与印花有什么不同？
• · 溢流喷射印花染色机在针织物染色过程学习
• · 高温高压染色机染涤纶针织物时产生的色点、
• · 皮革数码印花机可以打印白色吗？
• · 陶瓷喷墨印花机的使用与维护
• · 牛仔布靛蓝拔白印花工艺介绍
• · 蜡印印花的常见问题和解决方法
• · 叠色印花的裂纹的产生
• · 平网印花常见故障的排除
• · 基于激光的纺织品无水印花技术研究
