涂料印花具有工艺简单，生产 流程短，一般不需要水洗后处理等 特点，适用性强，可适用于各种纤 维的织物印花。 特种涂料印花是在织物上得 到特殊效果的印花工艺。随着科技 的进步，许多新材料应用于印花技 术，其中包括纳米材料，在涂料印 花体系中加入二氧化钛纳米材料 进行印花是切实可行的。特别是对 一些光泽较强的织物进行消光印花，可以得到一般印花工艺无法比 拟的特殊印花效果。
二氧化钛纳米材料能使可见 光发生强烈的散射和漫射，减弱反 射作用。在染整加工中施加消光剂 到纺织品上，可以产生消光作用， 如果通过印花加工，在局部消光， 则称为消光印花。为了增加对比效 果，通常在光泽较强的纺织品上印含有消光剂的花纹，在有光泽的地 色上呈现的若隐若现的无光(或光 泽较弱的)花纹，产生视觉上的反 差效果f1]。
黏胶纤维是再生纤维素纤维，具有纤维素纤维的优良特性，黏胶 长丝织物具有明亮的光泽，特别适合特种消光印花。
1实验
1，1实验仪器
NDJ一1旋转式黏度计(上海群 旭科学仪器有限公司)、JJ一1大功 率电动搅拌器(常州国电器有限公 司)、Y571D型多功能色牢度摩擦 仪(温州方圆仪器有限公司)、 Y801A型恒温烘箱(常州纺织仪器 厂)。
1．2实验药品
合成增稠剂PTF(英国)、黏合 剂(天津)、氨水(长春)、纳米二氧化钛(自制，粒径≤20 nm)。 1．3织物 黏胶长丝针织物。
1．4测试标准 GB／T 6151—1997纺织品色牢 度试验、GB 251—1995评定沾色用 灰色样卡、GB 250—1995评定变色 用灰色样卡。
2实验结果与讨论
2．1添加了二氧化钛原糊的流变性 用NDJ一1型黏度计，选取合适的转子，分别以6 r／min、12 r／min、30 r／min、60 r／min等4档不同转速下测黏度；以对应上述4档转速下的速度 】．256 S-1、2．512 s-1、6I28 s-1、12．58 s-1，按照下式计算相对应的剪切应力， 并作图1。
.png){kind=small}
式中：T为剪切应力，Pa；η为黏度，Pa·s；У为剪切速率，s-1。

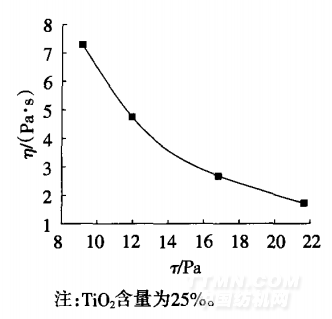

图1 TiO2糊的T-η流变曲线
.png)
从图1中可以看出，此糊属假塑型非牛顿型流体，是一种适合印 花的体系。说明纳米材料的加入对 印花原糊无不利影响，这对保证印 花效果起着至关重要的作用。
2．2二氧化钛浓度对印花牢度的影响

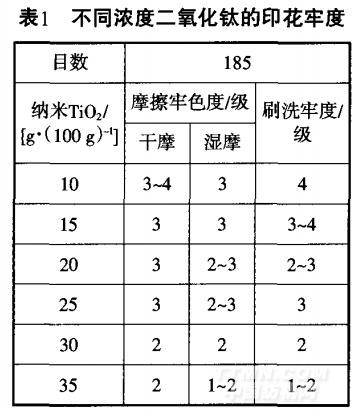

表1是不同浓度二氧化钛对印花牢度的影响。从表1看出，实验中选 择了6个不同的浓度，用185目网进行 印花后分别测试了干摩擦、湿摩擦和 刷洗牢度。比较各浓度的印花后牢 度，得出纳米二氧化钛浓度在10~25g／(100 g)时的各项牢度较好；而浓度超过25g／(100g)时，各项牢度开始下降。这可能是由于纳米材料浓度升高，在织物表面产生聚集现象引起的，所以从实验的结果看，应把二氧化钛浓度选在10～25g/(100 g).
.png)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
