图4 染色时间对总固色率的影响
由图4可见,随着染色时间的延长,总固着率逐渐升高。雅格素红在染色时间为60min时,总固着率达到最高,再延长染色时间,总固着率基本不变;雅格素黄和雅格素藏青在染色时间为50min时,总固着率达到最高,再延长染色时间,总固着率基本不变。此外,活性染料上染改性棉织物的吸附曲线类似于朗格缪尔吸附曲线。
2.3 染色织物的色牢度
按优化改性工艺(改性剂9.5g/L,NaOH5.0g/L,浴比50∶1,80℃改性55min)对棉织物进行改性,按优化低盐染色工艺[活性染料2%(omf),元明粉10g/L,浴比50∶1,染色温度55℃,染色时间雅格素红60min、雅格素黄和雅格素藏青50min]染色,研究改性低盐染色织物和未改性常规染色织物的色牢度,结果见表6。

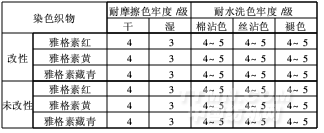

表6 染色织物的色牢度性能
.png)
由表6可知,改性棉织物低盐染色后的耐摩擦色牢度和耐水洗色牢度与未改性织物相当。
3 结论
(1)棉织物优化改性工艺为:阳离子改性剂9.5g/L,改性温度80℃,改性时间55min,NaOH5.0g/L。
(2)改性棉织物用雅格素红BF、雅格素黄BF、雅格素藏青BF低盐染色的优化工艺为:元明粉10g/L,染色温度为55℃,染色时间50~60min。
(3)棉织物经改性之后,可实现棉织物活性染料低盐染色,染料固着率高,有利于实现清洁生产。
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
