顶破强力：参照GB／T 19976—200~纺织品顶破强力的测定钢球法》在电子织物破裂强力仪上进行测定， 测3次取平均值．
毛效：参照FZ／T 01071—1999(纺织品毛细效应试验方法》在毛细管效应测定仪上进行测试，测试3条 试样取平均值．
白度：参照GB／T 8425—1987(纺织品白度的仪器测定方法》在白度仪上进行测试，测5次取平均值．
2结果与讨论
2．1影响酶氧练漂一浴法效果
2．1．1 酶用量

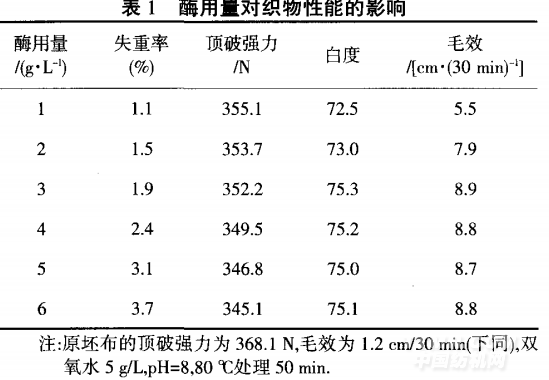

酶具有高效性和专一性，能打通纤维的内部通道， 与纤维上杂质相结合，并将其分解去除．从表1可知， 随着酶用量的提高，织物上杂质不断地被去除，失重 率逐渐增大；酶的作用条件比较温和，强力损失较小； 白度和毛效随着酶用量的提高先增大，当酶用量高于 3 g／L时，白度和毛效变化很小，原因是果胶一般存在 于纤维和蜡质之间，把蜡质粘在纤维上，在酶的作用下，果胶分解去除了蜡质等杂质，使得白度和毛效提 高较快，可能是在3 g／L用量时，煮练酶对织物的作用 已经基本完成，或是酶的活性已经达到饱和．综合考 虑，选取酶用量为3 g／L．
.png)
2．1．2双氧水用量

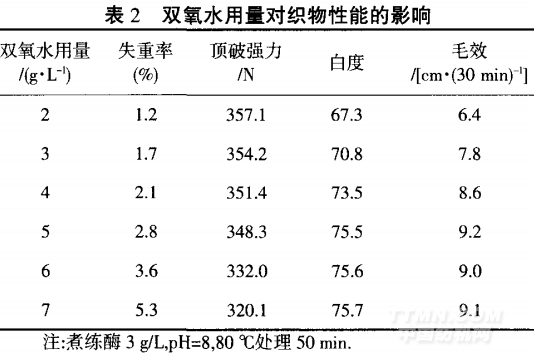

从表2可知，双氧水用量高于5 g／L时，织物的失 重率增大比较明显，主要是双氧水用量适宜时杂质氧 化溶解，而超过一定值以后，纤维素纤维被氧化(发生 降解)，使得失重较大；当>5 g／L时，强力损失比较明显． 由于双氧水适量时是对杂质的去除，对织物强力影响 较小，当超过一定量后纤维受到了潜在的损伤，使强力 下降趋势明显；而双氧水用量超过一定值以后，对杂质 的去除作用减小，使得白度和毛效提高不明显．综合考 虑，选用双氧水用量为5 g／L．
.png)
2．1．3 pH

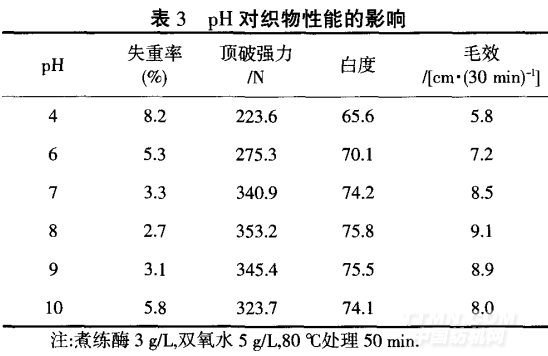

从表3可知，织物的失重率随着pH的增大先减 小后增大，而织物的强力随着pH的增大先增大后减 小，原因是强酸对纤维素纤维的损伤很大，纤维素发 生了降解，使得失重率较大，强力损伤严重；当pH=7～9 时，失重率明显比酸性条件小，对纤维素损伤较小；碱 性较强对纤维素也有一定的损伤，此时的失重率又有 明显上升，强力也有下降；织物的白度和毛效都随着pH的增大先增大后减小，但过酸或者过碱使得酶失 去活性，不能与双氧水较好的发挥协同作用去除杂质， 使得织物的白度和毛效变化都很小．综合考虑，选择 pH=8．
.png)

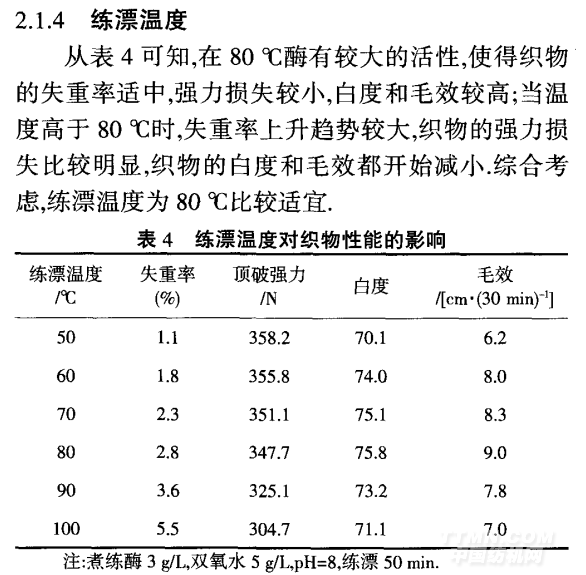

.png)
2．1．5练漂时间

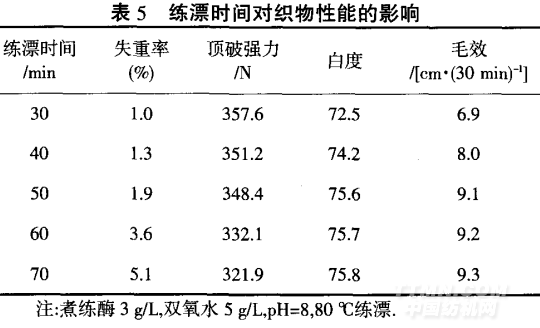

练漂时间对织物性能的影响见表5．
.png)
从表5可知，随着练漂时间的延长，虽然酶能够与双氧水充分发挥协同作用，但是织物表面的纤维素纤维发生了水解，使得织物的聚合度下降，则织物的失重率增大，强力下降；随着练漂时间的延长，杂质及共生物的去除，可使织物的白度和毛效得到提高．综合考虑，练漂时间为50 min比较适宜．
2．2碱氧练漂一浴法与酶氧练漂一浴法对比

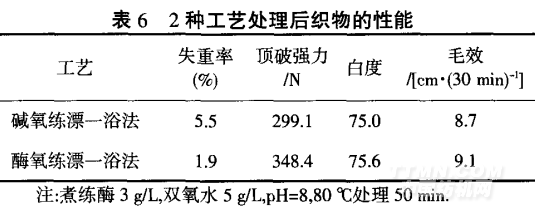

2种工艺处理后织物的性能见表6
.png)
从表6可知，酶氧练漂一浴法处理的织物失重率远小于碱氧练漂一浴法，且织物的强力比碱氧练漂一浴法处理的织物大得多；酶氧练漂一浴法处理的织物白度和毛效也比碱氧练漂一浴法好，且练漂处理条件较温和，主要由于酶氧练漂一浴法是一种较环保的前处理工艺，能耗低，对织物的损伤较小．所以，处理菠萝纤维／棉混纺织物宜选用酶氧练漂一浴法．
<<上一页[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
