微波加热，是一种介电损耗发热，介电损耗系数大 的物体有选择地吸收微波，而无需加热的部分不吸收 微波，避免了无意义的升温，加热更具有针对性。微波 对极性的水、染料及助剂分子都有作用，可加快分子的 振动，加快染化料的溶解及其向纤维内部的扩散，同时 微波使一些反应的活化能降低，使其原来按传统加热 方式需较长时间的反应缩短了时间l1J。 国外科研人员早研究了微波技术应用于棉坯布的退浆、煮练以及轧蒸漂白工艺等 ，结果都证明了采 用微波技术对织物进行前处理可以大大缩短处理时 间、节省能源。本文重点研究微波应用于棉织物退煮 漂一浴浸渍法前处理的可行性，并试图寻找合适的前处理工艺。
1 实验
1．1材料与仪器
材料：纯棉坯布16×12／106×56
药品：氢氧化钠(100 %)，过氧化氢(30 )，双氧水
稳定剂Stabilizer FCB及精练剂Hostapal MRN 6 g／L (Clariant公司)。
仪器：I ek一800纺织品毛细效应测试仪、SC-80C型
全自动色差计、I FY—B01D多功能织物强力机、Galanz PZOI)20TI．-D4型微波炉、电热恒温水浴锅
1．2实验步骤
加一定量的水于锥形瓶中，依次加入精练剂、氢氧 化钠、双氧水稳定剂、双氧水、蒸馏水，均匀搅拌，取所 要处理的坯布(本试验先剪取20 cm×8 cm纯棉坯布， 再通过撕边准确称量2.0 g织物)，用少量水润湿并挤干后投入升温到50℃的工作液中，再用微波用保鲜膜
包住瓶口后，在保鲜膜上捅两个小孔，利用恒温水浴锅加热(50℃开始计时，约30 min加热至沸，此时处理浴温度在95℃左右)或采用微波加热处理织物一定时间。经处理后的织物在85~90℃热水中水洗10 min，水洗两次后再用凉水冲洗、晾干后进行性能测试。
1．3测试方法
1．3．1 自度的测定
按照全自动色差计SG8OC的操作规程，校准其零点和与之配套的标准白瓷板的白度，反复调试几次使白度值恒定为止，校准后即可进行白度的测定。
1．3．2 织物退浆等级的评定
纯棉坯布一般以淀粉浆为主，所以选择用碘一碘化钾稀溶液进行快速滴定试验，定性测试织物的退浆 率。退浆率不同会呈现不同的颜色，按颜色相同或相近进行评级，颜色越蓝退浆率越差，颜色越黄退浆率越好。比色卡共分9级，9级为最高(退浆率在99% 以上)，1级为最差，一般情况下，7级以上基本能够满足
染整加工需求。
1．3．3 毛细效应的测试
按(FZ／'I、01071-2008纺织品 毛细效应实验方法》进行测试。
1．3．4 织物断裂强力及断裂延伸度的测定
织物断裂强力的测定标准为GB／T 3923．1一l 997 《纺织品 织物拉伸性能第1部分 断裂强力和断裂 伸长率的测定 条样法》。
1．3．5 双氧水分解率的测定
配制0．1 mol／L的高锰酸钾标准溶液和6 mol／L的硫酸溶液，取5 mL过氧化氢漂液置于100 mL锥形瓶中，加人10 mlL6 mol／L硫酸溶液，然后用0．1 mol／L 的高锰酸钾标准溶液进行滴定，当溶液自无色变成微红色且半分钟不消失即为终点，记下消耗的高锰酸钾体

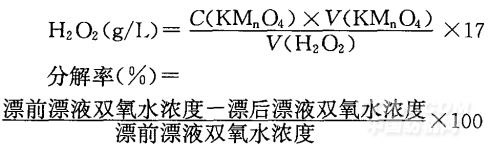

积，重复3次取平均值。由下式计算：
.png)
2 结果与讨论
2．1微波加热水浴温度测试
在实验用锥形瓶中分别装入40、80mL水，调整微波火力，分别放人微波炉中加热不同时间，用温度计测 试水温。该微波炉的额定输出功率为700 W，微波发 射频率为2450 MHz，所用的低火、中低火、中火、中高 火及高火的加热功率分别为119、280、420、595、700 w。微波加热前水温为l4℃，不同加热火力测得的水 温见表1。
表1水在不同微波火力和加热时间下的温度 单位：℃
[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
