醋酸纤维(简称CA)3L称醋酯纤维，是再生纤维素纤维中仅次于粘胶纤维的第二大品种，具有质地轻、弹性好、手感柔软滑爽、不易起皱等优点．但醋酸纤维大分子上存在大量的疏水性酯键，使得纤维亲水性变差，回潮率降低，在一定程度上影响了使用性能．对醋酸纤维进行改性的传统方法是碱处理法，但该法很难控制纤维的改性程度，且易损伤纤维，影响纤维强度和质量．同时，碱处理废液还存在环境污染问题．近年来的研究表明：使用脂肪酶、酯酶、角质酶等生物酶能对聚酯类纤维表面产生一定的水解作用，提高其润湿性能和染色性能，而纤维强力几乎不变．[1-2]
这种生物改性法具有反应条件温和、无环境污染、纤维改性程度可控等优点．[本文采用脂肪酶LipexIOOL对醋酸纤维进行改性处理．通过对反应残液的紫外分析，考察酶用量、处理时间、处理浴pH值、处理温度对水解反应的影响，确定脂肪酶Lipex100L对醋酸纤维的最佳改性工艺．
1试验
1．1材料与仪器
纤维：醋酸纤维丝束(南通醋酸纤维有限公司1；药品：橄榄油乳化液，脂肪酶LipexIOOL(诺维信生物技术有限公司)，三羟甲基氨基甲烷(Tris)、盐酸、磷酸二氢钠、磷酸氢二钠、95％乙醇(国药集团化学试剂有限公司，均为分析纯)．仪器：TD5A—WS离心机(上海卢湘
仪科学仪器有限公司1，MJ一160B—II恒温恒湿培养箱f上海跃进医疗器械厂)，WHYF一2F恒温水浴振荡器(厶湾瑞比染色试机有限公司)，uv一2802S紫外分光光度计(上海尤尼柯仪器有限公司)，pHs一2C酸度计(上海伟业仪器厂)，YGO01N+电子单纤强力仪(南通宏大实验仪器有限公司)．
1．2醋酸纤维预处理
取一定量醋酸纤维，用50℃去离子水振荡处理1h(浴比1：100)，以除去其上的纺丝油剂，再经水洗，室温晾干．
1．3脂肪酶处理醋酸纤维

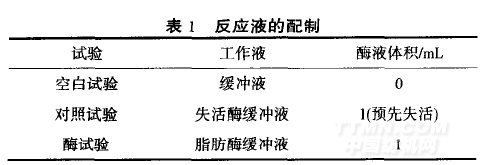

以0．05mol／LTris溶液和0．05mol／LHC1溶液配制不同pH值的Tris—HCI缓冲液(浴比1：100)，按表1配制反应液．做对照试验时，在加入醋酸纤维前使脂肪酶预先失活(8o℃保温10rain)．将预处理后的醋酸纤维在一定温度下反应一定时间，取出纤维，用1g／LNa2CO，溶液40℃洗涤1h，再用去离子水40℃振荡洗涤2次，每次1h，最后将纤维室温晾干
.png)
1．4测试
脂肪酶活力：取100mL锥形瓶2个，分别加入4mL橄榄油乳化液和5mL磷酸二氢钠一磷酸氢二钠缓冲液(pH7．5)，置于40℃水浴中预热10rain．加入lmL酶液，立即计时，准确反应15min后迅速加入15mL乙醇终止反应．加入酚酞试剂2滴，用0．05mol／LNaOH标准溶液滴定至红色为终点．[5】记录耗用NaOH的量，按式(1)计算酶活．空白试验时，加入酶液前先加入乙醇．
.png)
式中、B分别为样品、空白滴定消耗标准氢氧化钠溶液的mL数；为反应时间；为1mLNaOH碱液的微摩尔数；Ⅳ为稀释倍数．反应残液吸光度：取一定量预处理后的纤维，按1-3方法配制反应液，40cc下反应15h．取出纤维，80℃保温10min使酶失活．然后离心反应残液(20min，4000r／min)，使用紫外分光光度计测定残液在217nm(酶解产物乙酸的最大吸收波长)处的吸光度，以失活酶处理残液为参比．
断裂强力：采用单纤强力仪对试样进行拉伸测试，每组50次，夹距为30mm,夹持器下降速度300mm／min，预加张力1．0cN／tex．
[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
