水性高分散纳米TiO2的制备及其在棉织物上的应用研究

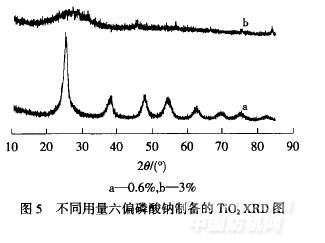

从图5和表1可知，六偏磷酸钠用量为0．6％时，纳米TiO2吸收峰基本符合锐钛矿型，不含金红石型；提高六偏磷酸钠用量，产物晶型变成了无定形．

2．1．2分散稳定性

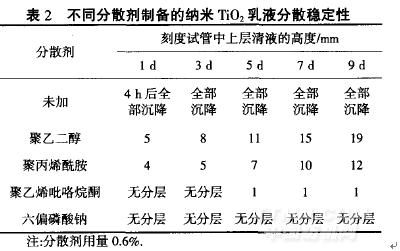

文献[9—11]介绍，PEG和六偏磷酸钠能提高纳米TiO2的分散稳定性．由表2可看出，在纳米TiO2乳液中加入分散剂能明显改善其分散稳定性，其中六偏磷酸钠效果最好，几乎没有分层现象．

2．1．3光催化性能

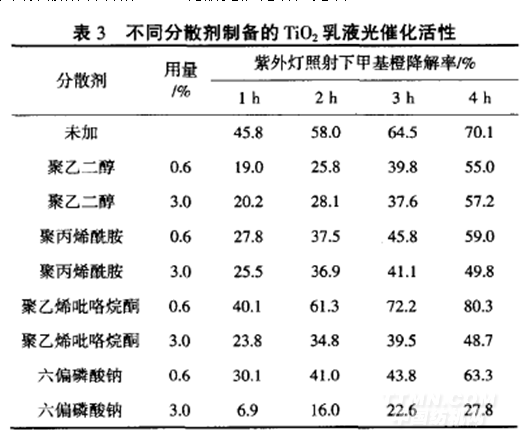

不同分散剂制备的TiO2乳液光催化活性见表3

由表3可知，加入0．6％的聚乙烯吡咯烷酮制得的纳米TiO2，4h对甲基橙降解率达到了80．3％，降解甲基橙的效果最好，可能原因是加入0．6％的聚乙烯吡咯烷酮得到的TiO2晶粒尺寸比未加分散剂小．大多数加24印染助剂28卷入分散剂后对甲基橙的降解率还有一定程度的降低，原因是分散剂在纳米TiO2表面形成一定的包覆层，降低了纳米TiO2与甲基橙的接触概率，从而降低了对甲基橙的降解率．因此，分散剂用量选择0．6％．

2．2纳米TiO2处理棉织物的性能

2．2．1光催化降解甲醛

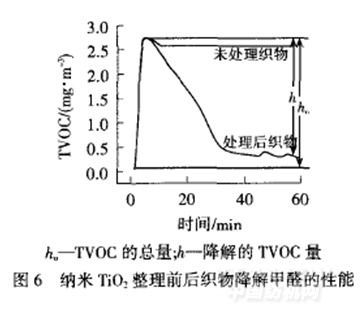

利用TVOC在线检测舱可以连续测试织物降解VOC的能力．当挥发性有机物(甲醛)加入舱内，随着有机物的挥发扩散，TVOC迅速上升，5～10rain后达到最大值(如图6所示)．未处理织物几分钟后趋于平稳状态，曲线有段下降的原因可能是甲醛吸附到织物上，可

以理解为不是纳米TiO2光催化降解甲醛导致的结果．但是经纳米TiO2处理后的织物，曲线下降很快，原因是纳米TiO2的光催化作用，对甲醛进行降解，使甲醛用量降低，50min后逐渐趋于平衡．60rain后经纳米TiO2处理的织物对甲醛的降解率达到88．1％．

2．2．2抗菌性能

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
