水性高分散纳米TiO2的制备及其在棉织物上的应用研究

分散稳定t：通过沉降法}7I进行测试．

1．4．3纳米TiO2处理织物的性能

光催化降解甲醛：采用TVOC在线检测多功能测试舱，测试TiO处理织物对甲醛的降解性能．【1抗菌性能：按照FZ／T01021—1992进行测试，并以大肠杆菌和金黄色葡萄球菌的减少率来评定．

抗紫外性能：用UV1000F紫外线透过分析仪进行测试，所采用标准为EN13758—1：2001，用棉织物的UPF值、UVA及UVB透过率等参数来表征．

2结果与分析

2．1分散剂对纳米TiO2性能的影响

2．1．1结构

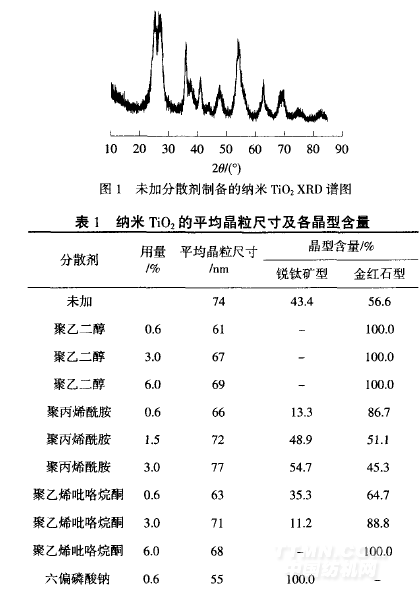

从图1可以看出，未加分散剂制得的纳米TiO2在衍射角25．28。和48．05。处存在吸收峰，表明TiO2晶体中存在锐钛矿晶型；且在衍射角27．45。、36．09。和54．32。

处有吸收峰，即在金红石型TiO2标准XRD图的3个最强峰位置有吸收峰，表明TiO2晶体中存在一定量金红石型晶体，因此未加分散剂制得的纳米TiO2是混合晶型．由表1可以看出，锐钛矿型和金红石型含量分别为43．4％和56．6％，平均晶粒尺寸为74nm．

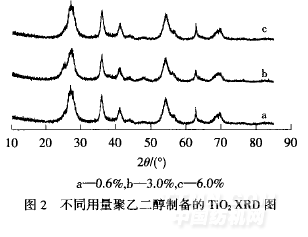

从图2和表1可以看出，不管聚乙二醇用量多少，得到的纳米TiO2晶体均为金红石型．只是随着聚乙二醇用量的增加，TiO2晶体的平均粒径由61nm增大到69nm．

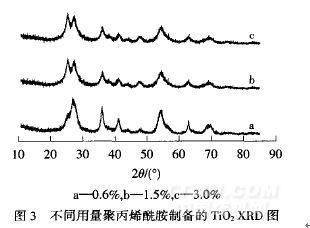

从图3和表1可以看出，不同用量聚丙烯酰胺制得的TiO2在衍射角25．28。、48．O5。和27．45。、36．09。附近都有吸收峰，表明TiO2都以锐钛矿型和金红石型混合晶体存在．聚丙烯酰胺用量越大，锐钛矿型TiO2含量越高，平均晶粒尺寸也越大．说明在制备过程中加入聚丙烯酰胺，有利于锐钛矿型TiO2的生成．

从图4和表1可以看出，当聚乙烯吡咯烷酮用量为0．6％时，纳米TiO2存在一定量锐钛矿型，此时平均晶粒尺寸为63nm，锐钛矿型含量为35．3％；3％时，锐钛矿型逐渐减少；6％时，锐钛矿型最强峰位置的吸收基本消失，全部为金红石型，平均晶粒尺寸为68nm．

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
