发丝蜡纹花布生产工艺

前处理白卷达标的要求为：
(1)保证退蜡后白底洁白，发丝蜡纹清晰可见；
(2)烧毛级高，以防止纤毛与蜡结合成网状，阻止蜡膜龟裂；
(3)经、纬向缩水率小，既可保证高温印蜡时基布不变形，又可防止因缩水而造成追印工序的错花印疵；
(4)毛效、丝光钡值要保证还原追印工序发色浓艳，白卷含潮均匀，在高温印蜡时有足够的水分受热汽化冲破蜡膜，从而使蜡膜龟裂产生肉眼不易察觉的裂缝，形成发丝蜡纹。
2．2印蜡
2．2．1花筒的深度
表2花简深度对印花效果

由表2可以看出，花筒的腐蚀深度，即花凹的深浅，对于印在布上的蜡膜厚度关系密切。花凹过浅，蜡膜薄，防染透底，蜡纹成片，成糊；花凹过深，蜡膜厚，带染液多，产生蜡纹少，效果差。经测试，花凹深度腐蚀至35～40丝为宜。
2．2．2花筒的温度
花筒由无缝钢管加工而成，花筒圆周为410mm，壁厚12～15mm，当中穿有中空钢轴。在轴内直通蒸汽加热花筒，用于印蜡。

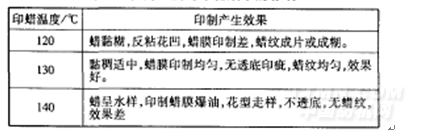

表3花筒温度对印花效果的影响

由表3可以看出，当花筒温度比蜡的软化温度高40～45℃时，产生蜡纹效果最佳。温度过低，印制困难，蜡纹成片或成糊，透底效果差；温度过高，蜡呈水样，曝油，无纹，花型走样，蒸汽压力大，效果差。
2．2．3蜡
发丝蜡纹用蜡仅需在回收蜡中再加一些调节剂即可。

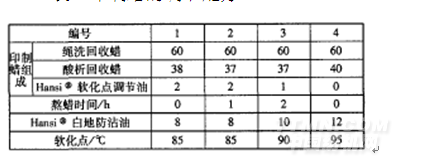

表4印制蜡的调节配方

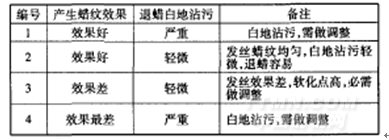

表5不同印制蜡配方下的蜡纹质量

由表4和表5可看出，适量加入Hansi@软化点调节油和Hansi@白地防沾油调节回收松香组成的蜡液，无需新松香的加人。Hansi@软化点调节油和Hansi@白地防沾油的加入，将熬蜡时间从原先的10～12h减少为8h，而且降低蜡的软化点至82—86℃。此时产生的蜡纹均匀美观，退蜡后白地仅有轻微沾污，在后序活性染料印制中，选用常规活性染料即能印制出深、浓、艳的花色。

• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
• · 对于色织布和印染布，您知道多少呢？
• · 关于烧毛
• · 印花织物优良的前处理
• · 原棉散纤维染色技术
• · 高新技术改造传统产业在印染前处理的使用
• · 高新技术改造传统产业在印染前处理中的研发
• · 淀粉酶对棉织物退浆工艺的影响
