表3可知，各波段反面平均透过率与平均反射率均大于正面，与图2和图3反映趋势一致。在可见光波段原样织物反面平均透过率比正面平均透过率大4．49 ，使得室外的光线容易进人室内，而室内的光线不容易透过窗帘到室外，而反面反射率更是达到64．7 ，可以将大部分光线反射，所设计Tricot织物具备了透光、隐视的效果。
2．3染色后防窥窗帘的光学性能分析

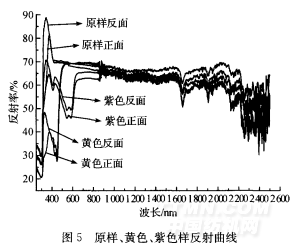

为了测试染色后对窗帘透光、隐视功能的影响，本实验按不同色系分别试染了黄色、紫色两种颜色 的面料，对织物透过率和反射率进行测试，结果如图4、图5所示。并对其光学性能与原样进分析对比。
.png)
从图4、图5的曲线来看，在250~400 nm即紫外线波段，具有相同的特征，在紫外线波段具有最小的透过率和反射率，最低位置出现在紫外中波段280~315 nm处，并在紫外长波段315～4OO nm处有较大幅度的上升。为了定量地说明颜色对新型经编防窥窗帘光学性能的影响，求得各波段上的透过率和反射率的平均值，如图6、图7所示。
.png)
从图6中可以看出，在紫外线UVB和UVA波 段，紫色和黄色样与原样相比透过率值显著降低，其 中黄色样降低最为明显。黄色样在UVB波段正面 透过率为6．67 ，比原样减少了6．56 ，反面为 8．20 ，比原样减少了7．43 ；UVA波段正面为 16．06 ，比原样减少了21．16 ，反面为19．O9 ， 比原样减少了26．96 ，说明染色后织物紫外线的 防护性能有很明显的提高。在VIS和NIR波段紫 色样和黄色样透过率值比原样要减少，但与紫外线 波段相比下降幅度较小。在VIS波段黄色透过率 下降幅度比紫色小，其正面透过率为34．66 ，反面 为39．62 ，说明采用黄色对透过率影响较小，透光 性能比紫色的好。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
