硫酸铵／(g／L) l；
压力／Pa 1．8；
温度／℃ l30；
时间／min 6O；
浴比 1：50。
1．3织物测试
1．3．1表观测试 测试仪器：松下数码相机TZ7；JSM一5610LV扫描电镜(日本电子公司)。
1．3．2光学性能测试 采用Lambda 900紫外／可见／近红外分光光度计175～3 300 nm，将每种试样裁剪成5 cmX 6 cm的规格，且避开布边选取。仪器 在开机预热30 min之后进行测试，测试光的波段范围为250~2 500 nm(UVR紫外波段、VIS可见光波段、NIR近红外波段)，波长间隔为1 nm。
2结果与讨论
2．1织物表观特征分析

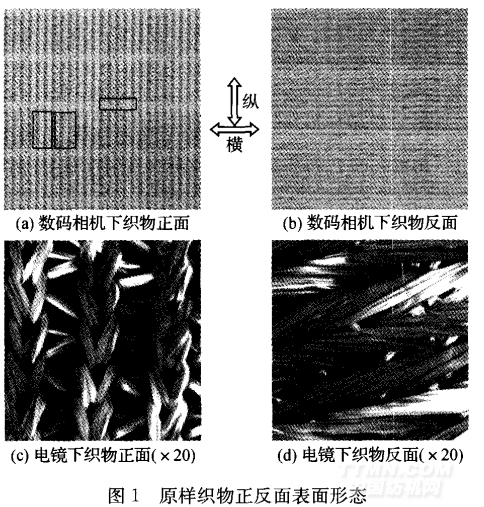

显露线圈圈弧的针织物表面，称为织物工艺反面；显露线圈圈柱的针织物表面，称为织物工艺正面。织物正面即其工艺正面照片如图1(a)和(c)所示，反面即工艺反面照片如图1(b)和(d)所示。图1显示正反面结构明显不同。
.png)
织物正面表面有明显纵向纹路，主要以线圈构 成，纤维及纱线形态扭曲，有利于漫反射的发生，人 在室内可透过线圈结构中的：fLfl~观察外界景象。 织物反面，纤维束以正面线圈的圈柱呈延伸态 覆盖，并可见正面方格效应的轮廓，但没有线圈结构 的表观，表面平滑，形成像“镜面”一样的外观，增强了反射达到模糊外界观察者视线的目的而发挥隐视 的效果。
2．2新型窗帘原样织物的光学性能分析

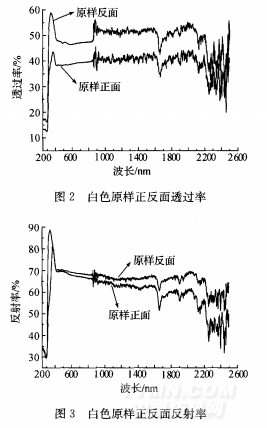

图2、图3是防窥窗帘织物正反面的透射和反 射曲线。两图可见，可见光波段织物的正、反面都是 反射曲线明显高于透射曲线，说明织物对光的反射 作用较强，有利于提高织物的防窥视性能。而且在 紫外线波段(280～315 nm)部分，透过率和反射率 都很小，大部分光线既没有透过织物也没有被反射， 说明这一范围内的紫外线大部分被原料所吸收，使 Tricot窗帘织物具有一定的紫外线防护功能。 对测得的透射和反射曲线，按波段不同进行分 段积分，并得出其面积比，从而得到各波段上的透射 和反射平均值，结果见表3。以该平均值表征织物 对特定波段光的透射和反射性能。
.png)
.png)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
