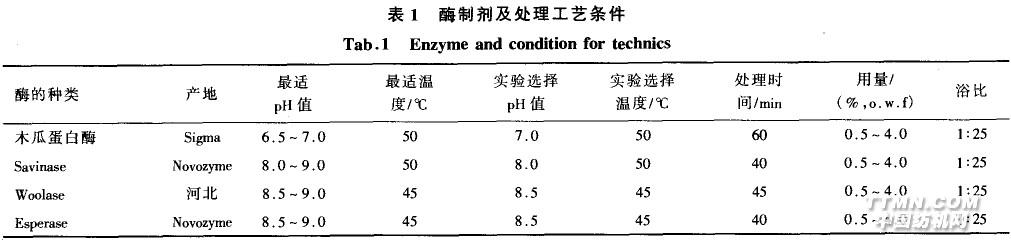

毛织物在水洗过程中易发生严重的毡缩现象，极大地影响了毛织物的风格和尺寸稳定性。目前，羊毛防毡缩处理采用氯化．Hercosett工艺所产生的可吸附性有机卤化物AOX(absorbable organichalogen)的毒理性质对环境危害非常大⋯ 。酶对羊毛的防毡缩整理作为一种可替代氯化工艺的环保处理方法已经受到了广泛的关注 ，但由于此方法存在处理不均匀，对羊毛强力损伤严重等弊病，还没有成功地应用于工业生产中。本文研究了4种蛋白酶处理羊毛织物的工艺，通过分析认为，改善前处理系统，复配酶和加入保护剂A的方法不仅可有效地提高酶处理羊毛的防毡缩性能，而且能够降低酶处理对羊毛造成的强力损伤。1 试验部分1．1 纤维与织物纤维：100支羊毛毛条(内蒙古鄂尔多斯集团)；织物：纯毛精纺机织物，面密度为173 g／m2，由山东南山集团生产。纤维和织物实验前均在1％(O．W．f)的平平加溶液中洗涤15 min。1．2 酶制剂与主要化学品平平加(上海助剂厂)、35％ H202(天津申泰化学试剂有限公司)、NaOH(天津化学试剂三厂)、激活剂A(自制)、NaHSO (天津化学试剂三厂)、保护剂A(自制)，均为化学纯。酶制剂及其工艺参数见表1。1-3 主要仪器与设备YG701A 1型织物缩水率实验机(江苏无锡纺织仪器厂)、YG065型电子织物强力机(山东莱州市电子仪器有限公司)、AHIBA EASYDYE(DatacolourInteYnational USA)、KYKY 2800扫描电子显微镜(北京中科院科学仪器研究中心)、YSZ—H光学显微镜(北京泰克仪器有限公司)。1．4 毡缩率的测定使用规格为17 cm×17 cm的布样在织物缩水率实验机中进行洗涤实验，水量15 L，洗涤剂质量浓度1 g／L，总装织物量0．5 kg(试样+陪试织物)，30 qC下洗涤3 h

。毡缩率计算公式为1．5 强力保持率的测定羊毛织物的强力在电子织物强力机上进行测试，其强力保持率由下式计算：1．6 减量率的测定羊毛减量率由下式计算：处理后羊毛的干重采用烘干称重法 进行测定。2 结果与讨论2．1 双氧水预处理对羊毛防毡缩的影响选择双氧水作为前处理剂。针对双氧水的浓度、NaOH和双氧水激活剂A的质量浓度、温度、时间进行L16 (4 的5次方)的正交试验，分析双氧水处理的各因素对后续酶处理织物的毡缩率的影响以及双氧水处理后织物强力保持率的影响。各因素所对应水平见表2
