耐60℃水洗环保型涂料印花粘合剂的研究

2．5聚合稳定剂对乳液性能的影响

乳液聚合后期，体系的粘度不断增加，一旦反应热不能及时排出时会导致聚合速率加快，出现絮凝、挂壁和抱轴等现象；另外，出料时因出现大量聚合渣子，从而造 成出料、过滤困难，严重影响产品的质量。因此，加人聚合稳定剂M可以改善乳液聚合时的稳定性。聚合稳定剂M是一种反应型乳化剂，由于其含有双键，故可参与 乳液共聚反应，与聚合物形成共价键，从而增加了乳液的抗絮凝性能、提高了乳液聚合时的稳定性(见表4)；另外，由于它是一种反应型乳化剂，可以代替部分乳 化剂，从而减少了乳化剂的用量、提高了胶膜的耐水性和耐擦洗性。但是，由于其价格昂贵，故选择其用量为单体质量的0．5％~1．0％时较适宜。

2．6不同交联剂合成印花粘合剂的性能对比

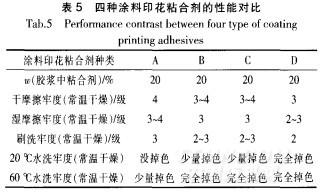

采用相同的配方制备纺织印花胶浆(仅交联剂不同)，然后在相同条件下(常温干燥24h)对印花产品进行性能测试，则四种涂料印花粘合剂的性能对比如表5所 示。其中A为常温交联单体LEG合成的涂料印花粘合剂，B为丁氧基丙烯酰胺低温交联单体制成的涂料印花粘合剂，C为水性丙烯酸酯和PU接枝聚合而成的涂料 印花粘合剂(PUA)，D为～一羟甲基丙烯酰胺为交联单体的涂料印花粘合剂。

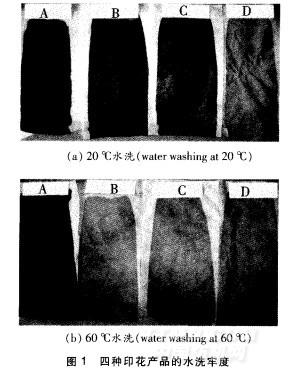

由表5可知，在常温干燥24h的情况下，A性能最好、D性能最差。这是因为D中的Ⅳ一羟甲基丙烯酰胺为高温交联单体，它只有在l50～170℃焙烘后才能 完全交联成膜；因此，在室温干燥的情况下D很难达到交联成膜，其印花产品的牢度自然会受到影响。B和C只有在80～100℃焙烘后才能完全交联成膜，而在 室温干燥的情况下只能部分交联成膜，因此，其印花产品的牢度比D好。A是用常温交联剂制备的印花粘合剂，在常温干燥的情况下就能达到完全交联成膜，因此， 其印花产品的各项性能最好(见图1)。

2．7产品环保检测

本文所述的常温干燥涂料印花粘合剂，经上海天祥通标标准服务有限公司SGS检测，其甲醛含量没有检出(检出限为20mg／kg)，APEO含量没有检出(检出限为5mg／kg)。由此可知，该产品已符合环保要求。

• · 染色与印花有什么不同？
• · 溢流喷射印花染色机在针织物染色过程学习
• · 高温高压染色机染涤纶针织物时产生的色点、
• · 皮革数码印花机可以打印白色吗？
• · 陶瓷喷墨印花机的使用与维护
• · 牛仔布靛蓝拔白印花工艺介绍
• · 蜡印印花的常见问题和解决方法
• · 叠色印花的裂纹的产生
• · 平网印花常见故障的排除
• · 基于激光的纺织品无水印花技术研究
