耐60℃水洗环保型涂料印花粘合剂的研究

2．2聚合单体的选择

丙烯酸类单体可分为软单体、硬单体和功能单体，将性能不同的单体按照一定的比例进行组合，可以制备出兼具各自特点的、符合使用性能要求的产品。MMA和 St属于硬单体，其玻璃化转变温度(Tg)和硬度较高、光泽性和耐摩擦性较好，但弹性较差；而BA和EA属于软单体，其弹性和耐热性较好，但光泽性、耐沾 污性和耐擦洗性较差；AA和交联剂LEG属于功能单体，具有提高胶膜附着力、拉伸强度、耐溶剂性和耐油性等特点。因此，可根据涂料印花粘合剂的使用要求选 择聚合单体的种类与配比，并控制在一5～l5℃之间，此时胶膜手感较软且不粘手。

2．3功能单体AA对乳液性能的影响

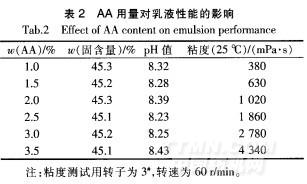

在合成粘合剂过程中引入亲水性单体AA，可以显著提高粘合剂的成膜性能。这是因为AA分子中的羧基是强极性基团，它与水分子间的氢键作用使得乳液粒子表面 形成一层水化层，在焙烘时粒子间相互靠近受到阻碍，因而减缓了乳液的成膜速率；因此，随着AA用量的增加，粘合剂的失水速率减缓、成膜速率下降。另 外，AA的加入有利于提高乳液合成的稳定性，这是由于AA分子中的羧基是强极性基团(带负电荷)，可以使乳胶粒外层带有静电荷，因此，乳胶粒间因静电相斥 而不易聚集在一起，从而提高了乳液的稳定性。同时随着AA用量的增加，印花织物的鲜艳度提高，但乳液中和后体系的粘度也会随之增大(见表2)。综合考虑， 选择AA用量为单体质量的2．O％～3．0％时较适宜。

2．4交联剂LEG对乳液性能的影响

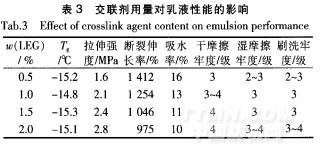

为了改善涂料印花的摩擦牢度和水洗牢度，可在合成乳液时加入交联单体LEG，由于LEG是多官能团单体，因此在乳液成膜时不需要焙烘就可以常温交联。增加 LEG的用量，可以使粘合剂分子链的网络结构变得致密，胶膜的机械性能得以提高，具体表现为粘合剂对基层的附着力增强、印花织物的摩擦牢度和水洗牢度也随 之增加(见表3)。但是，交联剂LEG含量过高时，会导致交联密度过大、交联问距变短和交联点单键内旋转变得困难，从而不利于分子链段的运动和相互缠结， 致使胶膜弹性降低而影响手感；另外，LEG价格昂贵，其用量增加会导致成本上升。综合考虑，选择LEG用量为单体质量的1．0％-2．O％时较适宜。


• · 染色与印花有什么不同？
• · 溢流喷射印花染色机在针织物染色过程学习
• · 高温高压染色机染涤纶针织物时产生的色点、
• · 皮革数码印花机可以打印白色吗？
• · 陶瓷喷墨印花机的使用与维护
• · 牛仔布靛蓝拔白印花工艺介绍
• · 蜡印印花的常见问题和解决方法
• · 叠色印花的裂纹的产生
• · 平网印花常见故障的排除
• · 基于激光的纺织品无水印花技术研究
