前处理对甲壳素／棉混纺织物染色性能的影响-纺织技术中心

前处理对甲壳素／棉混纺织物染色性能的影响

来源：印染在线　发布时间：2012年05月16日

子醚化剂与棉纤维反应的同时，发生了水解反应。随着处理时间的延长，水解反应加速；超过40min，阳离子化试剂水解程度显著增加，从而失去与纤维反应的活性。处理40min时，甲壳素与阳离子改性棉之间的色差最小。

3．1．4阳离子化处理温度

改变棉织物的预处理温度，采用活性染料按染色工艺对改性棉、甲壳素染色，计算染色改性棉上染百分率及其与甲壳素之间的色差，结果如表4所示。表4预处理时间对染色结果的影响

由表4知，随着处理温度的升高，改性棉上染百分率先增加后减小，这是因为随着温度的升高，化学改性剂水解程度加剧，失去了与纤维反应的活性，或反应性降低。所以，最适处理温度为60℃，此时色差最小。

综上所述，棉的阳离子改性条件：阳离子醚化剂509／L，NaOH159／L，处理时间40min，温度60℃。

3．2 甲壳素／丰帛混纺成品指标检测

采用上述最佳改性工艺，对甲壳素，棉混纺织物进行预处理，再按2．2．4工艺进行染色、后整理。测试所得成品的染色同色性和色牢度等性能，结果如表5所示。

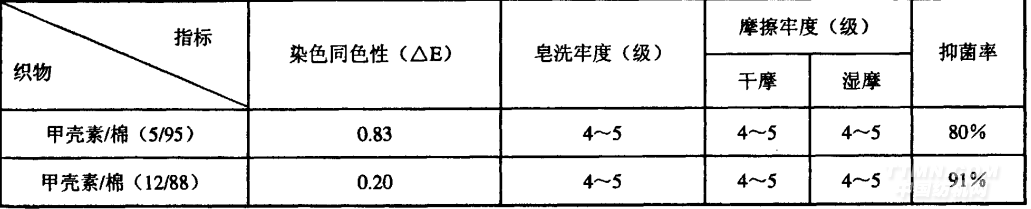

表5成品指标检测情况＼指标性和皂洗牢度影响较小，结果令人满意。

4结论

4．1棉纤维经阳离子改性后，能够显著提高棉纤维活性染料的上染速率及上染百分率。

4．2棉纤维阳离子化处理的最佳工艺为：阳离子试剂509／L，烧碱159几，60'C处理40min。

4．3 甲壳素／改性棉织物用活性染料一浴法染色后，染色牢度和同色性良好。此工艺简单，染色时间短，污染降低，值得深入研究。
