木棉纤维的阳离子改性及其染色性能-纺织技术中心

木棉纤维的阳离子改性及其染色性能

来源：印染在线　发布时间：2012年05月15日

2. 2. 2　X射线衍射分析

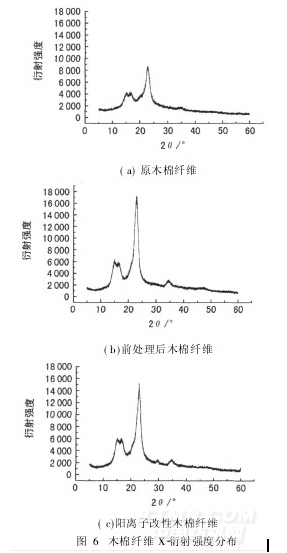

图6(a)、(b)和(c)分别是原木棉纤维、经前处理和8% (owf)阳离子改性剂SA于75℃处理45 min后的木棉纤维的X射线衍射强度分布。表1为在2θ=23°处衍射峰的半高宽及计算得到的纤维晶粒粒径和结晶度的对比。

比较图6(a), (b)和(c)发现,经前处理后,木棉纤维在2θ=23°处的峰的半高宽有所减小,但未对晶粒尺寸造成影响。由图6和表1可知,经阳离子改性后木棉纤维的相对结晶度只有微小变化,说明木棉纤维的微结构未发生显著变化,故阳离子改性处理对木棉纤维的微结构影响不大。

2. 2. 3染色效果分析

采用8%阳离子改性剂SA于75℃对木棉纤维改性处理45 min,比较改性和未改性纤维的上染率和固色率,结果见表2。

由表2可见,改性木棉纤维的上染百分率和固色率都较改性前显著提高,耐洗牢度也提高半级。可能是染料与改性纤维上的阳离子生成不溶于水的盐键,使水溶性的染料成为不溶性的色淀,沉积在纤维上,从而提高了染色织物的水洗牢度。

3　结论

(1)用阳离子改性剂SA对木棉纤维进行改性,能够大幅度提高木棉纤维染色的上染率。当阳离子改性剂SA用量达到10% (owf)以上时,上染率可达到98%,但是存在上染过快染色不匀的问题。同时当pH值在10~12, 75℃改性处理45 min,染色的上染率效果较好。

(2)阳离子改性处理对木棉纤维的分子结构有一定的影响,但是对结晶结构影响不大。同时,阳离子改性木棉纤维用汽巴克隆FN-R染色,并与未改性木棉纤维进行比较发现:阳离子改性木棉纤维上染率和固色率都有所提高,耐洗牢度较少提高。
