木棉纤维的阳离子改性及其染色性能-纺织技术中心

木棉纤维的阳离子改性及其染色性能

来源：印染在线　发布时间：2012年05月15日

阳离子改性程度可用活性染料的上染百分率来表示。

1.3　活性染料染色

染色处方

汽巴克隆FN-R/% (owf)　　　　1

渗透剂JFC/(g/L) 2

盐/(g/L) 20

Na2CO3/(g/L) 0

浴比 1∶50

染色工艺曲线

1.4　测试方法

1. 4. 1　上染百分率

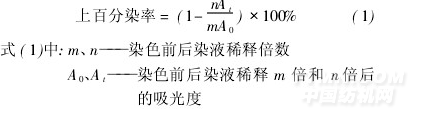

在一定上染条件下,用分光光度计测定初始标准染液和染色过程中染液的吸光度值,并按式(1)计算上染百分率。

1. 4. 2　固色率

将染色后的样品用清水洗5 min,再皂洗15 min(标准皂液2 g/L, 90℃),最后清水洗。收集染色残液、水洗液和皂洗液,混合后用分光光度计分别测定混合液和初始标准染液的吸光度,并按式(2)计算固色率。

1. 4. 3　耐洗牢度

参照GB/T 3921—2008《纺织品色牢度试验耐皂洗色牢度》,在SW-12 (L)耐洗色牢度试验机上进行。

1. 4. 4　红外光谱测试

采用KBr压片法。将测试纤维剪成碎末,与KBr混合研磨后压片。在红外光谱仪上测定其红外光谱图,扫描范围400~4 000 cm-1,扫描32次。

1. 4. 5　X射线衍射测试

纤维结晶度采用日本理学公司(RIGAKU)D/MAX-2000型X射线衍射仪进行测试,X光管为铜靶,使用铜Kα辐射,电压40 kV,电流为40 mA,波长λ=0. 154 06 nm。采用Segal等[17]的经验法,计算纤维的结晶度(式3)。

精品推荐
