通过对天丝纤维性能测试及试纺情况分析，我们发现天丝纤维卷曲数少，抱合力差，成卷时易粘卷，棉网易坠网。虽然初始磨量很高，但其断裂伸长小，回弹性差，制作过程中易脆断，加之纤维手感顺滑，纤维与机械部件之间摩擦系数小，生产中须条易产生打滑现象使成纱条干不匀，断头增加。生产中我们有针对性地采取了各种技术措施，并严格控制，从而保证了纱线质量。

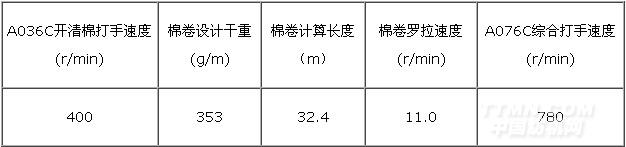

4.2开清棉工序适当加重棉卷压力，增加粗纱防粘装置，采取多梳少打，少落轻打，以梳代打的工艺原则，并适当降低各打手速度，放大打手与尘棒间隔距，减少纤维的损伤。清棉工序主要工艺如下：
.jpg)

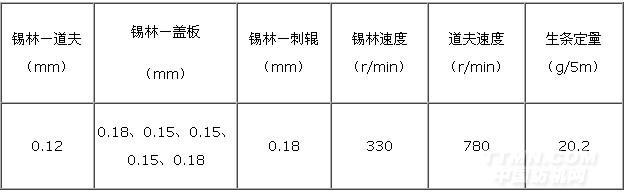

4.3梳棉工序加强梳理，充分转移，采取低速度，大隔距的工艺原则，并适当加大生条定量，采用适当的棉网张力，以防棉网下坠。主要工艺如下：
.jpg)

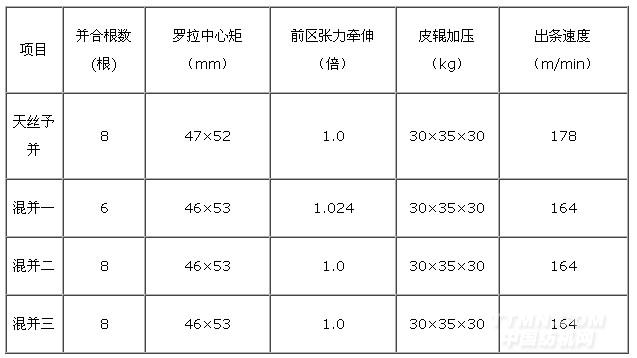

4.4并条工序采用顺牵伸。为使天丝纤维与棉混纺比例准确均匀，采用了天丝予并和三道混并的工艺原则，且头道张力牵伸倍数偏大掌握，适当降低车速。主要工艺如下：
.jpg)

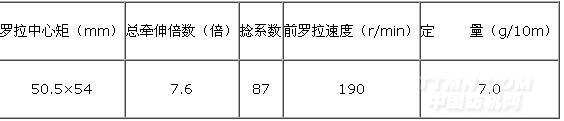

4.5粗纱工序控制好纺纱张力，在细纱不出硬头的前提下，适当提高粗纱捻系数，控制伸长率，减少意外牵伸。主要工艺如下
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
