珍珠纤维／棉混纺针织物生物酶精练工艺研究-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

珍珠纤维／棉混纺针织物生物酶精练工艺研究

来源：印染在线　发布时间：2012年05月11日

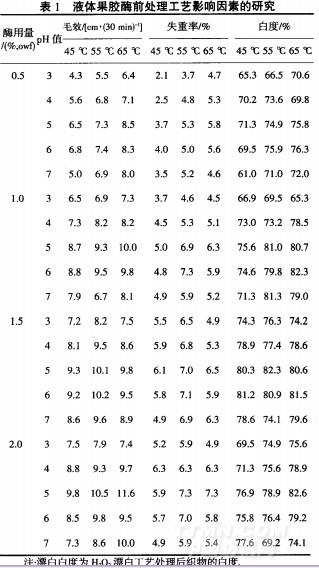

液体果胶酶前处理工艺影响因素的研究见表1．

由于珍珠纤维中的珍珠主要成分是碳酸钙和各种氨基酸等．碳酸钙在近中性条件下比较稳定，各种氨基酸在近等电点附近，即在弱酸性至中性条件下比较稳定．由表1确定液体果胶的pH值为6，活性温度为65℃，最佳用量为1．O％(ow0．处理后织物的毛效为9．8 cm／30 min，失重率为5．9％，白度达82．3％．

2．2．2 固体果胶酶

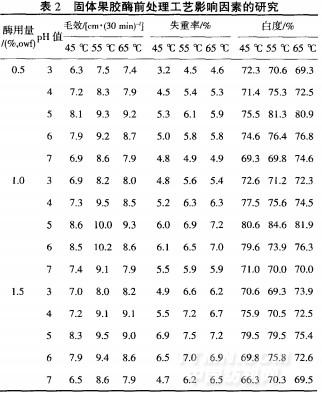

从表2可知，随着固体果胶酶用量的增加，精练效果不断改善；超过1．5％(ow0后，精练效果提升不明显从失重率的评定标准来看，果胶酶的处理效果较好．综合考虑，选择pH值为6、活性温度为55℃、酶用量为1．O％时，处理后织物的毛效为10．2 em／30 min，失重率为6．5％，白度达73．9％．

2．2．3精练酶

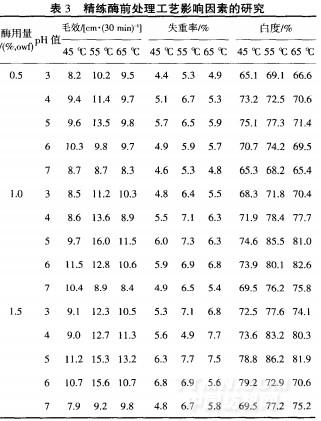

精练酶前处理工艺影响因素的研究见表3

由表3可知，随着酶用量的增加，织物毛效增加原因是酶用量增加，溶液中酶浓度增大，精练酶与果胶及蜡质反应速度加快，除杂效果好，毛效提高．但当酶用量>1．0％(ow1)后，毛效和失重率以及白度增加不明显．因此，选择精练酶用量为1．0％．

另外，<55℃时棉织物毛效随煮练温度的升高而快速增；55℃时，织物性能较好，处理效果最优．

当pH值较低时，酸性酶不能被完全激活，造成布面上酶处理效果不均衡；当pH值较高时，酸性酶的活性不能发挥，处理效果不理想．pH值为5时酸性酶的活性达到最大值．为使珍珠纤维中珍珠的有效成分不易流失，应尽量选择近中性，故pH值6左右为宜．

由表1～表3可看出，3种酶有相似的处理条件比如最适pH值和最适温度，但影响程度相异．综合比较精练效果，精练酶效果最好(毛效12．8 cm／30 min，白度80．1％，失重率6．9％)．

2．3酶处理工艺对珍珠纤维性能的影响

珍珠纤维中含5．1％的珍珠粉，其中主要成分为碳酸钙，而氨基酸含量极少，难以测准其变化情况，因此选择测定织物处理前后碳酸钙含量的变化．空白样的织物碳酸钙含量保留率为99．8％，液体果胶酶、固体果胶酶和精练酶在最佳工艺条件下精练处理后织物碳酸钙含量保留率均为99．0％，碱精练处理后织物碳酸钙含量保留率为90．0％，明显低于酶处理．所选最佳工艺对珍珠纤维／棉混纺织物上珍珠的有效成分有较好的保留效果．

2．4酶复配

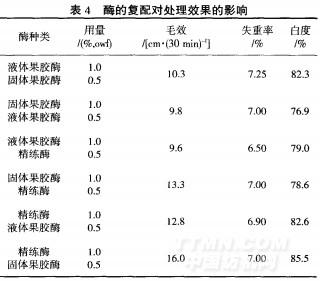

酶的复配对处理效果的影响见表4．
