微波技术在腈纶织物染色中的应用

由表2可看出,用微波方法染的织物皂洗牢度及摩擦牢度与常规方法染的织物牢度都很好,均达4~5级及以上,并且深色织物的皂洗牢度比浅色织物稍微差些.

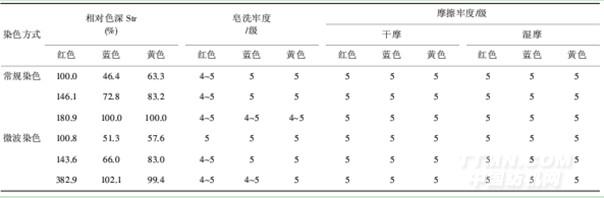

表2织物的染色牢度

2.4.2透染性

从染色织物的不同位置抽取纤维放入哈氏切片器中,涂上火棉胶,均匀切取20~30μm厚度的纤维横截面薄片,用显微镜(放大倍数为640~1200X)进行观察并拍照.

从图10、图11可以看出,微波辐射加热进行染色的腈纶纤维透染性与常规差别不大.另外,微波染色后很多腈纶纤维的横截面由原来的犬骨形变成圆形,但常规染色的织物横截面变化很小.微波作为一种电磁波,是一种交变的电磁场,微波加热有利于染化料的溶解及其向纤维内部的扩散,从而能在很短的染色时间内完成染料对织物的透染.[2]7异形纤维相对于圆形纤维来说,其表面张力大,处于热力学不稳定状态,在微波染色时,纤维内部大分子瞬间获得大量能量,为使纤维的内能降低,纤维内部的大分子势必会迅速进行超分子结构的调整,从而导致其截面成圆形,因为圆形的横截面从热力学角度来看是物质的最稳定状态.腈纶纤维的横截面发生改变会影响到纤维的使用性能,因此微波对纤维结构的影响还有待于进一步的研究.

阳离子红FBL阳离子嫩黄X-8GL阳离子蓝X-BL

图10常规染色纤维的横截面照片

2.4.3拉伸断裂强力

称取多块织物(每块5g),分别在染料用量1%(owf)、浴比1∶40,低火条件下用微波染色,水洗烘干后撕去毛边,使其尺寸符合50mm×300mm,再进行断裂强力测试,结果如表3所示.

表3微波染色不同时间后织物的断裂强力

由表3可知,经微波处理后织物的强力有所下降.

3结论

(1)相同火力和浴比条件下,染色时间越长,颜色越深;相同时间条件下,火力越大,颜色越深,浴比越小,颜色越深;pH越小,得色越浅;相同条件下染色,微波对不同结构的染料影响不同.

(2)与常规染色法相比,微波染色更节省时间和能源,且染色牢度和透染性与常规染色相似.微波会使织物的强力稍有下降.

(3)微波染色会改变犬骨型腈纶纤维的横截面.

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 如何提升溢流染色机的染色质量?
• · 数码印花机耗费多少墨水 你知道吗？
• · 超音波印染技术解析
• · 影响油墨预置技术应用的人为因素
• · 活性染色中难染颜色-紫色
• · 溢流喷射印花染色机在针织物染色过程
• · ANOZOL?<安诺素>L型活性染料40
• · 染色布色差控制浅析
