珍珠纤维是采用高科技手段，在纤维素纤维纺丝时，将超细珍珠粉加入纤维内而制成的功能性纤维素纤维。纤维由于内部和外表均匀分布着珍珠微粒，因此既有珍珠养颜护肤功效又有纤维素纤维吸湿透气、服用舒适的特性。珍珠纤维是具有自主知识产权和发明专利的高档功能性纤维，它的生产公司是上海海版立肯诺纺织科技有限公司，
天丝（Tencel）是一种溶剂型纤维素纤维，是最典型的绿色环保纤维，它的环保特点是原料来自木材，可不断自然再生将木材制成木浆，采用（NMO）纺丝工艺，将木浆溶解在氧化铵溶剂直接纺丝。其生产完全在物理作用下完成，氧化溶剂回收率99%以上，可循环使用，且天丝产品使用后可生化降解，因此被称为“二十一世纪绿色纤维”。天丝除具有普通粘胶纤维优良的吸湿性、柔滑飘逸性和舒适性外，还克服了普通粘胶纤维强力低尤其是湿强低的缺陷，强力几乎与涤纶相近。本文介绍了成功开发珍珠纤维/天丝50/50 ，14.8 tex赛络纱的经验。
1工艺方案及流程
选用规格为1.67 dtex×38 mm的珍珠纤维和兰精公司天丝A100型号的原料，规格是1.4 dtex×38 mm。
1.1原料预处理
珍珠纤维与天丝（Tencel）纤维都属于再生纤维素纤维，但天丝纤维滑腻，所以在天丝中加入适量的防静电剂和水，焖放48小时后再投料打卷，使上机回潮达到约14%~15%。
1.2工艺流程
珍珠纤维与天丝（Tencel）纤维采取分别制卷然后并条混合的混纺方案。
A002D型抓棉机→A035B型混开棉机→FA106A梳针开棉机→FA046型振动棉箱给棉机→A076E型单打手成卷机→A186E型梳棉机→
自动络筒机→成包。
2各工序主要技术措施
2.1开清棉
加工珍珠纤维和天丝，开清棉工序应贯彻“多松少打，以梳代打、多收少落”的工艺原则，A002D圆盘抓包机要上料均匀，密度一致，不留大缝隙，保证抓取均匀。打手刀片伸出肋条2 mm，速度740 r/min；A035B混开棉机要跳过尾端的豪猪打手，第一平行打手速度717 r/min，第二平打手速度838 r/min，FA106A梳针打手速度480 r/min，A076E综合打手800 r/min。由于天丝纤维表面光滑饱满，纤维卷曲少、抱合力差，不好成卷，我们采取适当降低综合打手速度，减少打手与给棉罗拉隔距到10.5 mm，增大风扇速度至1300 r/min，确保梳理后的纤维束均匀吸附在尘笼上。为减少两端破边，特意加装了1个18 mm厚的木制尘笼垫板，由以前的棉卷宽度980 mm变为950 mm，杜绝了毛破边现象。针对天丝纤维抱合力差的弱点，还在A076E型成卷机上自行设计并安装了吊锭纱架，在天丝成卷过程中，顺序加入同品种粗纱条，使棉卷在退绕过程中，避免粘卷、乱层现象，为梳棉工序提供保障，效果较好。棉卷干定量420 g/m，棉卷不匀率控制在1.1%以内。
2.2梳棉工序
梳棉工序要确保周围环境的相对湿度，一般控制在60%~63%为宜。采用“低速度、大隔距、快转移”的工艺原则，要降低刺辊速度、锡林速度，放大给棉板与刺辊隔距，锡林与盖板隔距，提高锡林与刺辊线速比，减少纤维重复梳理的比率，最大限度降低对纤维的损伤；另外，由于天丝与珍珠纤维纤维长度均在38mm，整齐度好，所以均采取将给棉板抬高3 mm，增大有效梳理长度，减少损伤纤维。梳棉工序主要工艺参数：锡林速度328 r/min，刺辊速度779 r/min，锡林刺辊线速比为2.2:1，锡林与盖板五点隔距为“0.25 mm，0.23 mm，0.23 mm，0.23 mm，0.25 mm”，生条干定量在20g/5m，生条棉结控制在8粒/g以内。
2.3并条工序
并条工序采用“重加压、大隔距，合理设置的牵伸倍数的工艺原则”。由于天丝纤维与珍珠纤维要按一定比例在并条工序进行混合，所以要保证混合均匀，适当降低车速，减少棉结增加机率，同时又要兼顾该品种赛络纺制的工艺要求，合理设计定量。并条工序主要工艺参数见表1。

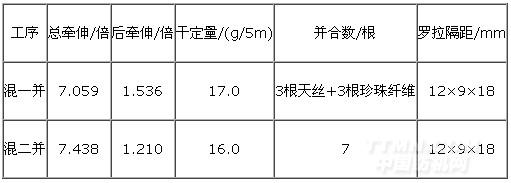

表1并条工序主要工艺参数
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
