麻纤维因其结晶度、取向度都很高，使得上染困难，上染率低，色牢度差，通过紫外线辐射可以在一定程度上降低其结晶度和取向度。本研究采用自行设计的紫外线辐射装置对苎麻进行紫外线照射处理[1]，照射功率和照射时间都进行了分组，研究了不同条件紫外线处理对苎麻染色性能的影响，测试并分析了经紫外线照射处理的苎麻的上染性能。
1.1实验材料和仪器
实验用的材料有60s/2的苎麻纱线、活性红3BS染料、元明粉、纯碱、恒温水浴锅、723型分光光度计、电子纱线强力机等。
1.2紫外线辐射预处理(简称UV处理)
UV预处理是在紫外线辐射室中进行。在功率分别为20 W、40 W、60 W、80 W、100 W时将苎麻纱线平放于灯下，织物照射时间分别为5 min、10 min、15min、20 min、25 min、30 min;

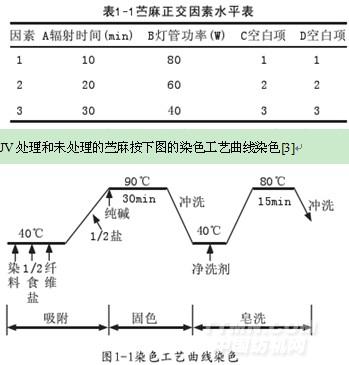

1.3正交实验
本课题对辐射时间和辐射功率使用正交分析方法，通过对上染率和断裂强力这两个目标函数正交试验的极差和方差分析评价方法来综合确定纤维处理条件。为消除实验误差，正交试验可设1～2个空白项。
.jpg)
2实验测试
2.1上染百分率
用紫外可见分光光度计在最大吸收波长处，通过测定染浴中染液的吸光度，得到纤维的上染率百分率。A=(1-AnNn/A0N0)×100%，式中:An—残液的吸光度，A0—染色前染液的吸光度
2.2耐洗牢度
按照GBT3921.1—1997《纺织品色牢度试验耐洗色牢度：实验1》测定，然后用评定变色用灰卡样卡（GB250—1995）进行评级。
2.3纱线强力的测试
采用YG(B)001A电子纱线强力机测试。
3结果与分析
3.1功率一定时，处理时间对上染性能的影响

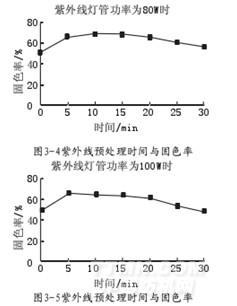

紫外线灯管功率一定时，处理时间的变化对苎麻纱线上染性能的影响
.jpg)
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
