苎麻碱氧一浴法脱胶工艺优化研究

2实验设计

为研究精干麻残胶率、白度和断裂强度随碱煮练工艺参数改变而变化的规律，本文采用了2次通用旋转实验设计．因为氢氧化钠量、助剂量和双氧水量对残胶率和白度影响较大，因此选取以上3个参数作为实验因子，采用三因子二次旋转组合设计进行实验安排，其因子编码水平见表1．

3数据处理

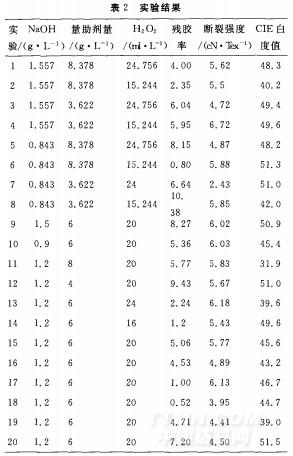

实验时，按照三因子二次旋转通用组合设计的结构矩阵方案安排实验，每次实验重复5次，获得原始实验数据．采用Matlab7．0编程处理原始数据【6】．

4结果分析

4．1残胶率

残胶率的有效回归方程为：

y1—2．6279—1．6537x2+0．7189x3+1．92l2x23+1．4112x+1．6888x2

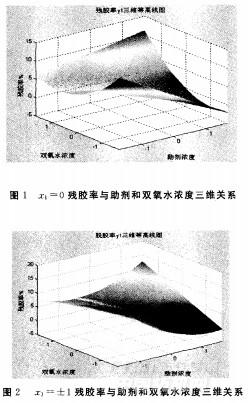

由残胶率Y()与三因子的回归方程可知：助剂浓度和双氧水浓度对去除苎麻胶质较显著，且助剂浓度对残胶率的影响大于双氧水浓度，二者之间也存在较显著的交互作用；而碱液浓度同残胶率为二次关系，对残胶率作用不明显．利用Matlab分别得到z一0、±1时残胶率与助剂和双氧水浓度三维关系，如图1和图2所示．比较图1和图2，在不同的碱液条件下，使用的助剂浓度越高，双氧水的浓度越低，残胶率越小，脱胶效果越好．可见，采用氢氧化钠浸泡苎麻处理后，使用自配助剂对苎麻脱胶，可以达到减少双氧水和烧碱用量，并得到较好脱胶效果的目的．

4．2断裂强度

断裂强度的有效回归方程为：

Y2—4．9649+0．2572x1+0．1771x2—0．3696x3—0．3487x1272+0．3188x1273+0．5662x2273+0．2317z+0．15393：；MatLab下，分别绘制z。一一1、0和1条件下，断裂强度同双氧水浓度和碱液浓度关系如图3、4和5所示．碱液浓度，助剂浓度和双氧水的浓度对断裂强度的影响都是显著的；且三者之间都存在着较显著的交互作用的影响；从图中可以看出，当z。分别为～1，0，+1，双氧水和碱液浓度都较低或较高时，纤维的断裂强力都较高，当双氧水浓度较高，碱液浓度较低时，随着助剂浓度提高，纤维的断裂强力有所提高；而当双氧水浓度较低，碱液浓度较高时，随着助剂浓度提高，纤维的断裂强力降低．可见在双氧水浓度较低，碱液浓度也较低时，自配助剂浓度大小对断裂强度影响不大，这表明增加助剂用量，减少烧碱和双氧水用量，不仅可以得到较好的脱胶效果，而且可以使纤维的断裂强力损伤较小．

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 如何提升溢流染色机的染色质量?
• · 数码印花机耗费多少墨水 你知道吗？
• · 超音波印染技术解析
• · 影响油墨预置技术应用的人为因素
• · 活性染色中难染颜色-紫色
• · 溢流喷射印花染色机在针织物染色过程
• · ANOZOL?<安诺素>L型活性染料40
• · 染色布色差控制浅析
