试验结果与分析织物厚度、表层厚度与抗弯刚度在表5-4列出了织物厚度、织物表层厚度以及织物的抗弯长度C及抗弯刚度。织物的抗弯刚度为经纬向抗弯刚度的几何平均值：B=，式中B1为织物的经向抗弯刚度；B2为织物的纬向抗弯刚度。

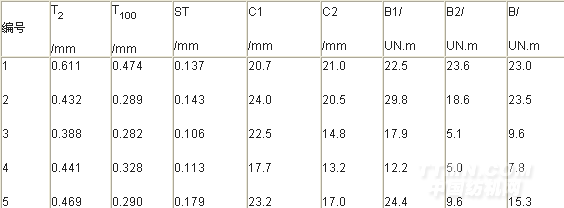

表5-4 织物的厚度、表层厚度与抗弯刚度测试结果
.png)
织物急、缓弹性回复角与松弛收缩率
试验测得的织物急、缓弹性回复角及湿热处理后的织物松弛收缩率列于表5-5。

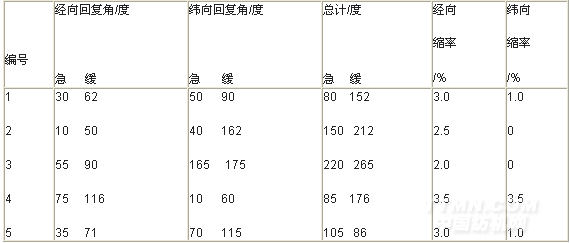

表5-5 织物的急、缓回复角和松弛收缩率测试结果
.png)
织物的抗弯刚度与织物的重量、厚度有密切的关系。从测试结果可以得出：
(1)所有试样的抗弯刚度都在标准值以上，说明这些织物都具备一定的硬挺性，能够满足服装造形的需要。
(2)除了试样1以外，其余四种面料经向的抗弯刚度比纬向的要大得多。说明这四种面料沿经向的柔软程度比纬向低。这也是符合服装使用需要的，因为在设计服装面料时一般都以经纱方向作为长度方向。
(3)试样1的经纬向抗弯刚度很接近，说明该织物经纬方向的结构、原料比较接近，织物沿不同方向的造形能力比较均匀，可以适合织物经纬不同方向的裁剪和缝合。如果用该类面料做斜裁的裙子，则成形线条就比较优美。
(4)从总抗弯刚度日来看，这五种面料的手感从硬挺到柔软的顺序依次为：2、1、5、3、4。柔软性好的织物适合制作线条柔和、有曲线造形、风格飘逸的服装，但如果低于5uN·m，面料就过于柔软，显得没有身骨，对服装造形不利。
5.6织物的表层厚度与弹性
一般来讲，原料的蓬松程度对织物的表层厚度有较大的影响，在原料基本相同的前提下，织物表层厚度小，说明织物结构比较紧密。而织物的急、缓弹性回复角反映了织物的抗折皱能力，这项指标的数值越大，说明面料的抗皱性越好。从测试结果可以得知：
(1)试样3紧密且抗皱性好，说明该织物柔软而有身骨。
(2)抗皱性差的面料在穿着中容易产生折皱，影响服用外观。这5种试样的抗皱性从强到弱排列为：3、2、5、4、1。在实践中，可以根据这项指标来选择面料。
5.7织物的湿热收缩率
从测试结果可以看出：
(1)试样1、2、3、5的经向收缩率要比纬向大，而这些织物的经纱都是Tencel纤维，说明Tencel纤维具有良好的吸湿性能，缩率较大。
<<上一页[1][2][3][4][5][6][7][8][9][10][11][12][13][14]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
